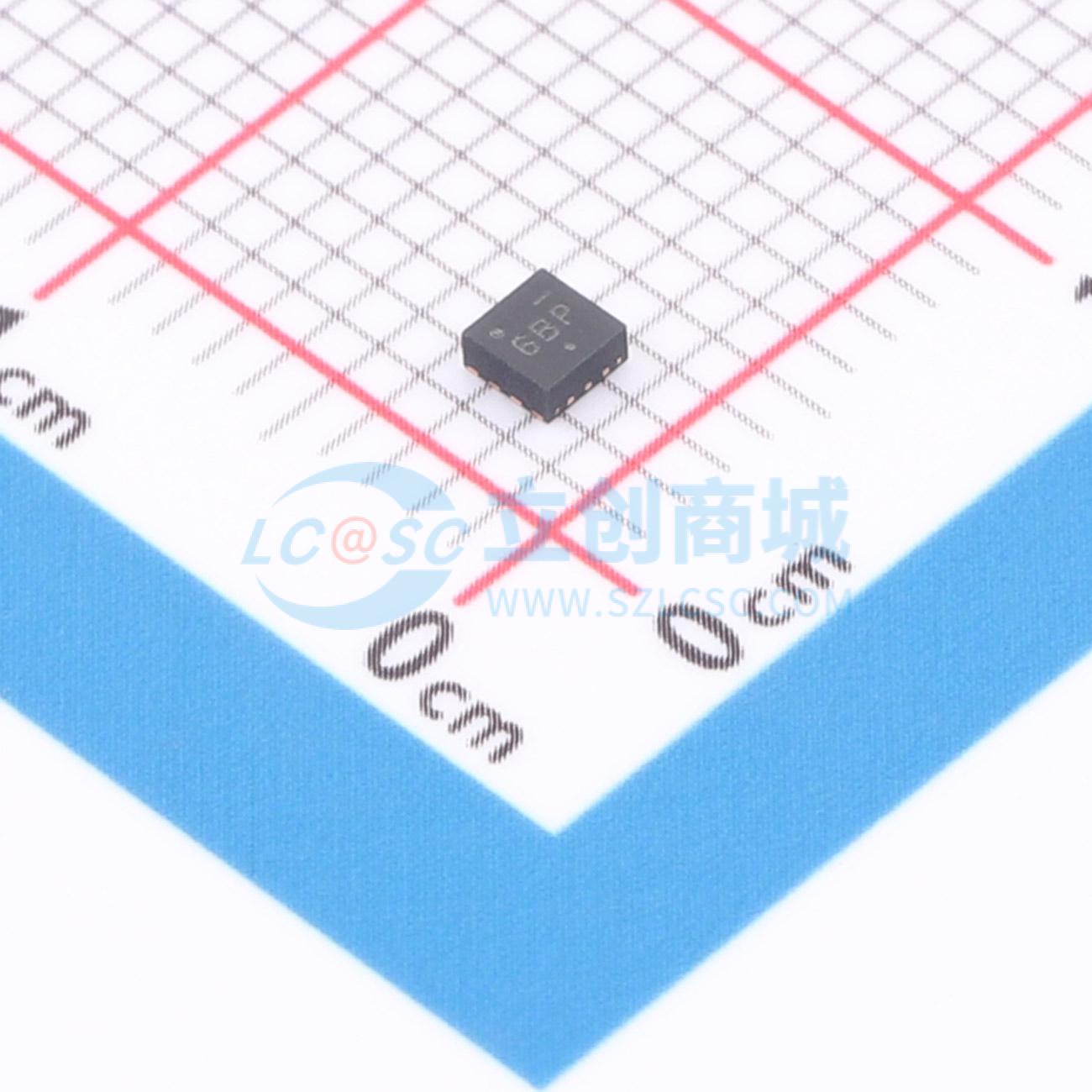

MC12093MNR4G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MC12093 是一款单模预分频器，用于 1.1 GHz 高频输入信号的低功率分频。采用 MOSAIC V(tm) 技术，在 2.7 V 的最低供电电压下，实现 6.75 mW 的低功耗。片上输出端接提供输出电流来驱动一个 2.0 pF（典型值）高阻抗负载。如果需要额外的驱动器进行预分频器输出，可以从 OUT 引脚并行添加一个外部电阻到 GND，以增加输出功率。必须注意，通过输出的电流不得超过最大允许值。分频比控制输入 SW1 和 SW2 选择所需的分频比 2、4 或 8。采用待机模式，以当备用引脚 SB 切换为低电平禁用预分频器时，将电流损耗降低至 50 uA。
品牌名称: onsemi(安森美)
商品型号: MC12093MNR4G
商品编号: C899670
商品封装: DFN-8(2x2)
包装方式: 编带
商品毛重: 0.292克(g)

商品参数

商品概述

MC12093是一款单模预分频器，用于对1.1 GHz高频输入信号进行低功耗分频。该器件采用MOSAIC VTM技术，在最低2.7 V电源电压下，功耗低至6.75 mW。片上输出端接可为2.0 pF（典型值）的高阻抗负载提供输出电流驱动。如果预分频器输出需要额外驱动，可以在OUT引脚和地之间并联一个外部电阻，以增加输出功率。必须注意不要超过输出端的最大允许电流。分频比控制输入SW1和SW2可选择所需的分频比，即÷2、÷4或÷8。该器件具备待机模式，当待机引脚SB置为低电平使预分频器禁用时，典型电流消耗可降至50 μA。

商品特性

1.1 GHz触发频率
电源电压2.7 V至5.5 Vdc
典型低功耗3.0 mA
工作温度范围为 -40℃至85℃
通过SW1和SW2引脚选择2、4或8分频
片上端接
这些器件无铅、无卤素，符合RoHS标准

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	最大输出频率	1.1GHz
	工作电压	2.7V~5.5V

	属性	参数值
	输出通道数	1
	工作温度	-40℃~+85℃
