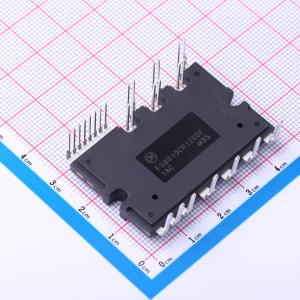

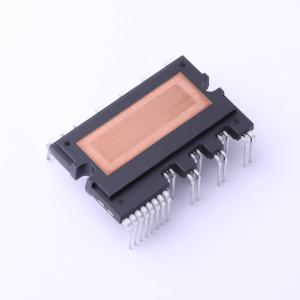

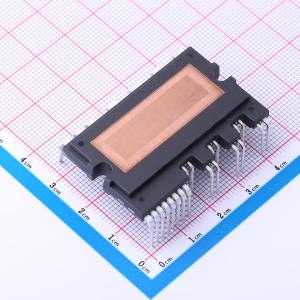

温馨提醒：图片仅供参考，商品以实物为准
FSBB10CH120DF
FSBB10CH120DF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- FSBB10CH120DF 是一款用于运动控制的先进电源模块，为交流直感、BLDC 和 PMSM 电机提供全功能、高性能的逆变器输出级。这些模块集成了内置 IGBT 的优化门极驱动，可最大程度减少 EMI 和损耗，同时还提供多个模块上保护功能，包括欠压锁定、过电流关断、驱动集成电路的高温监控和故障报告。内置的高速 HVIC 仅需一个电源电压，会将传入的逻辑电平门极输入转换为正确驱动模块内部 IGBT 所需的高电压、高电流驱动信号。每个相位都有单独的负 IGBT 端子，可支持最广泛的控制算法。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FSBB10CH120DF
- 商品编号
- C897353
- 商品封装
- SPMMC-027
- 包装方式
- 管装
- 商品毛重
- 25.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | IGBT | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 1.2kV | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | - | |
| 工作电压 | 13.5V~16.5V | |
| 高侧偏置电压(Vbs) | 13V~18.5V |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 20kHz | |
| 隔离电压(Vrms) | 2500Vrms | |
| 耗散功率(Pd) | 69W | |
| 静态电流(Iq) | 150uA；5mA | |
| 工作温度 | -40℃~+150℃ | |
| 长度 | - | |
| 宽度 | - | |
| 功能特性 | - |
应用领域
- 运动控制 - 工业电机（AC 400V 级）
