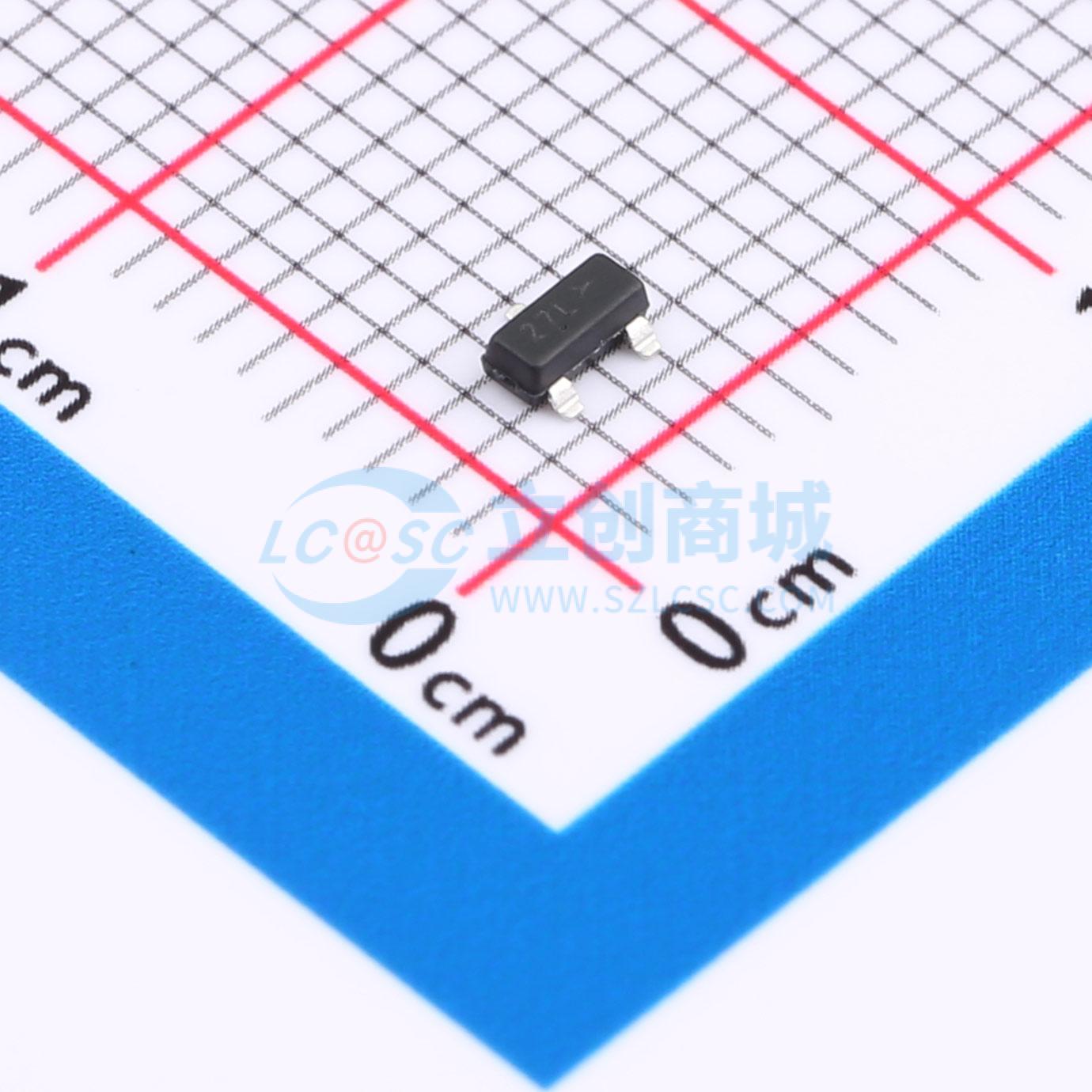

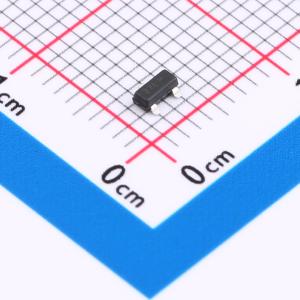

温馨提醒：图片仅供参考，商品以实物为准
SZESD7272LT1G
ESD 24V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD7272 用于保护各种 IO 和数据线路免受 ESD 危害。低电容、低 ESD 箝位电压，以及高关太电压，使得此器件成为保护各种集成电路的理想方案，而不会导致信号降级。经济高效的小型 SOT-23 封装可在多引脚模块上简化 PCB 布局，减少物料。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SZESD7272LT1G
- 商品编号
- C894509
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0192克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 40V | |
| 击穿电压 | 27V | |
| 反向电流(Ir) | 200pA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 双路 | |
| 工作温度 | -55℃~+175℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.3pF |
商品概述
ESD7272旨在保护各种IO和数据线免受静电放电（ESD）影响。低电容、低ESD钳位电压与高隔离电压相结合，使该器件成为保护各类集成电路（IC）且不造成信号劣化的理想解决方案。小型、经济高效的SOT - 23封装便于印刷电路板（PCB）布局，并可减少多引脚模块的物料清单（BOM）。
商品特性
- 低电容：<3.0 pF
- 符合以下IEC和ISO标准的保护：
- IEC 61000 - 4 - 2（4级）
- ISO 10605
- 低ESD钳位电压
- 适用于汽车及其他有独特产地和控制变更要求的应用的SZ前缀；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），并符合RoHS标准
应用领域
- 传感器线路
- 脉冲宽度调制（PWM）输入/输出
- 通用输入/输出（I/O）
- 汽车应用
