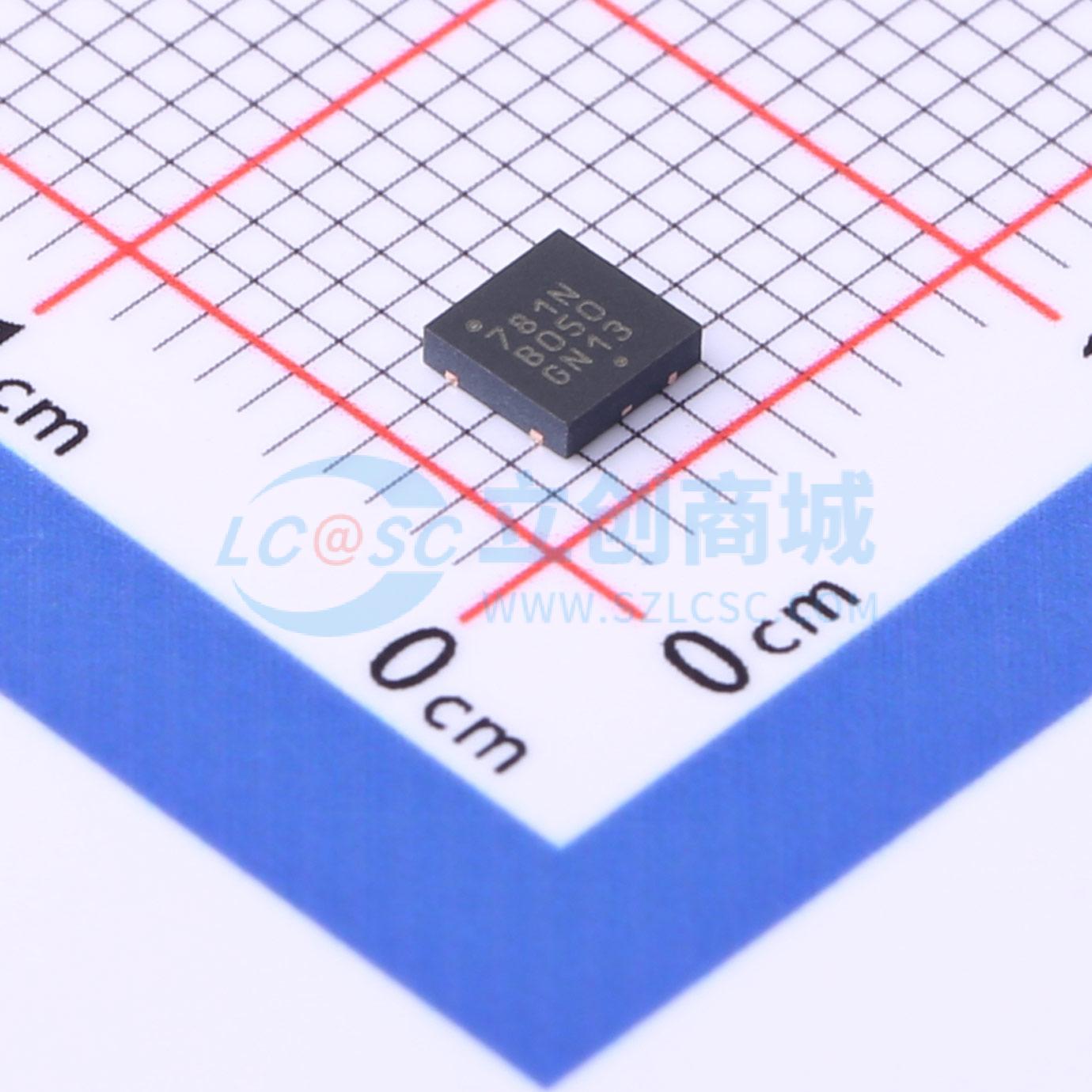

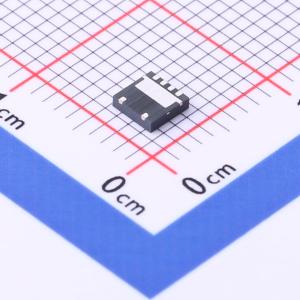

NCP781BMN050TAG
150 V、100 mA超高压线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP781是一款具有极高耐压能力的线性稳压器，采用热性能增强型DFN6 3.3 x 3.3封装，能够承受高达150 V的连续直流或瞬态输入电压。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP781BMN050TAG
- 商品编号
- C892840
- 商品封装
- DFN-6-EP(3.3x3.3)
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 150V | |
| 输出电压 | 5V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | 65dB@(1kHz) | |
| 压差 | 4V@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 27uA | |
| 噪声 | 300uVrms | |
| 特性 | 带使能；过热保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
NCP781是一款耐高压线性稳压器，采用热性能增强型DFN6 3.3 x 3.3封装，能够承受高达150 V的连续直流或瞬态输入电压。该器件搭配0.1 μF小型陶瓷输出电容即可保持稳定，适用于对空间要求较高的应用场景，可实现更小的PCB设计。该器件的使能引脚与标准CMOS逻辑兼容。
商品特性
- 宽输入电压范围：6 V至150 V
- 输出电压版本：
- 固定输出：3.3 V、5 V、15 V
- 可调输出：1.23 V至15 V
- 室温下精度为±2.5%
- 典型静态电流极低，仅为25 μA
- 待机电流：1 μA
- 搭配0.1 μF陶瓷输出电容即可保持稳定
- 电源抑制比极高：在1/100 kHz时为83/56 dB
- 具备热关断和限流保护功能
- 采用热性能增强型DFN6 3.3 x 3.3、0.65P封装
- 非常适合恶劣环境
- 这些器件为无铅产品
应用领域
- 电信、工业领域
- 偏置电源、LED照明
