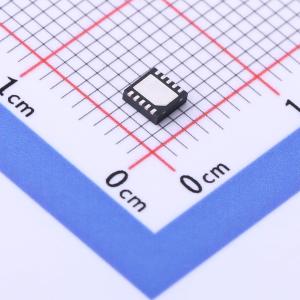

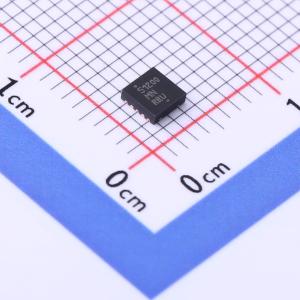

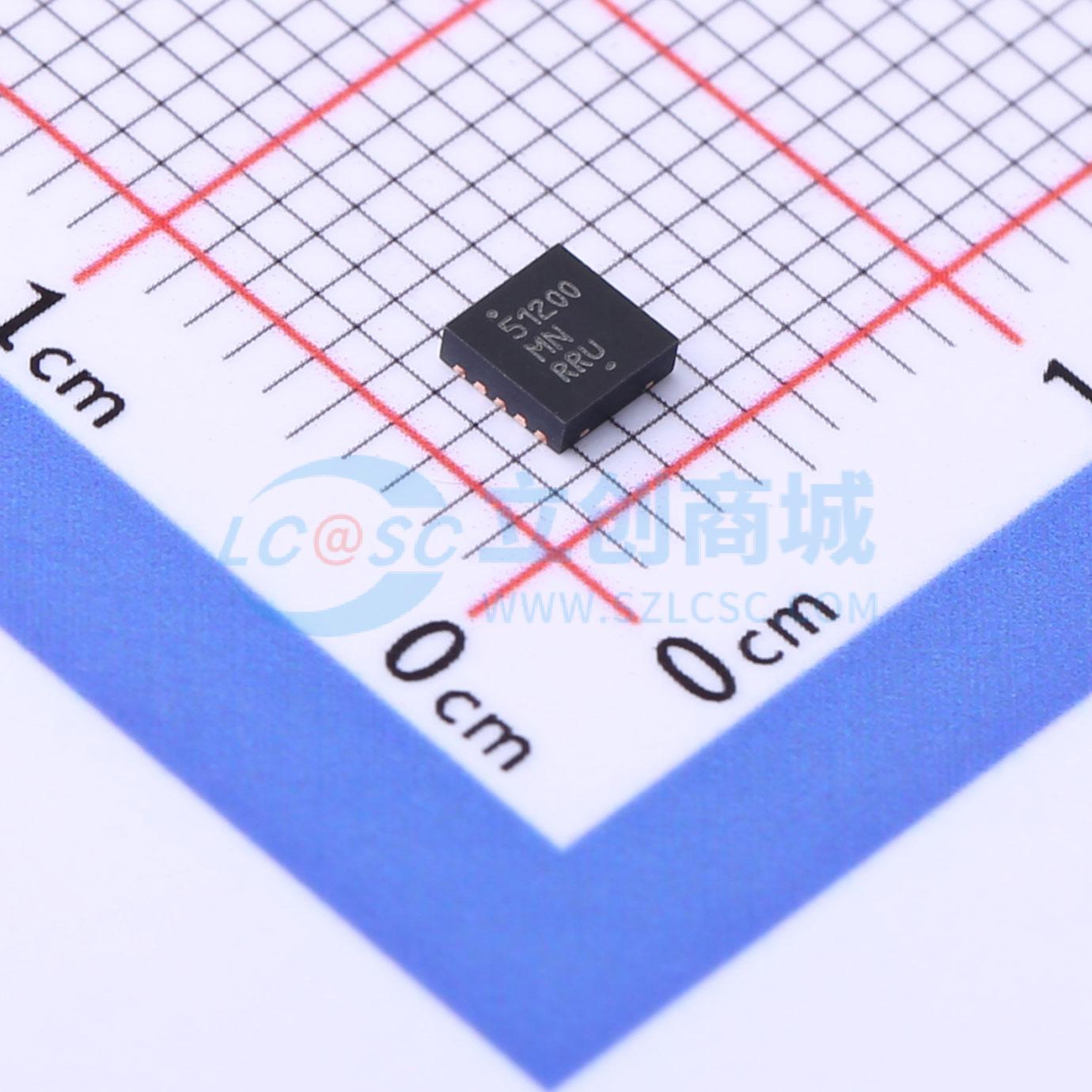

NCV51200MNTXG

用于DDR端接的3A线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP/NCV51200是一款源极/漏极双数据速率（DDR）端接稳压器，专为低输入电压和低噪声系统而设计，尤其适用于对空间要求严苛的场景。NCP/NCV51200能保持快速瞬态响应，仅需最小20 μF的输出电容。该器件支持远端检测功能，可满足DDR VTT总线端接的所有电源需求
品牌名称: onsemi(安森美)
商品型号: NCV51200MNTXG
商品编号: C892961
商品封装: TDFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

商品概述

NCP/NCV51200是一款源极/漏极双数据速率（DDR）终端稳压器，专为低输入电压、低噪声且对空间有严格要求的系统而设计。 NCP/NCV51200能保持快速瞬态响应，仅需最小20 μF的输出电容。它支持远程感应功能，可满足DDR VTT总线终端的所有电源需求。该器件还可用于需要动态调节输出电压的低功耗芯片组和图形处理器内核。 NCP/NCV51200采用散热高效的DFN10外露焊盘可焊侧翼封装，符合环保和无铅标准。

NCP51200是一款源极/漏极跟踪终端稳压器，专为低输入电压、外部元件数量少且对空间有严格要求的系统而设计。NCP51200集成了高性能、低压差（LDO）线性稳压器，能够进行源极和漏极电流操作。LDO稳压器采用快速反馈环路，可使用小型陶瓷电容来支持快速负载瞬态响应。为了在最小化走线电阻影响的情况下实现精确调节，应将远程感应端子VTTS通过与VTT大电流路径分开的走线连接到输出电容的正极端子。

商品特性

适用于汽车应用
输入电压轨：支持2.5 V、3.3 V和5 V电压轨
PVCV电压范围：1.1至3.5 V
集成功率MOSFET
快速负载瞬态响应
PGOOD - 用于监控VTT调节的逻辑输出引脚
EN - 用于关断模式的逻辑输入引脚
VRI - 参考输入，允许通过直接或电阻分压器实现灵活的输入跟踪
远程感应（VTTS）
内置软启动、欠压锁定和过流限制
热关断
小型、薄型10引脚、3x3 DFN封装
NCV51200MWTXG（SFS）、NCV51200MLTXG（SLP）；可焊侧翼选项，便于光学检测
NCV前缀适用于汽车及其他有特殊产地和控制变更要求的应用；符合AEC - Q100标准，可提供生产件批准程序（PPAP）文件
这些器件无铅且符合RoHS标准

应用领域

DDR内存终端
台式电脑、笔记本电脑和工作站
服务器和网络设备
电信/数据通信、GSM基站
图形处理器内核电源
机顶盒、液晶电视/等离子电视、复印机/打印机
低至0.5 V的芯片组/RAM电源
有源总线终端

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	500mV~1.8V
	输出电流	3A
	电源纹波抑制比(PSRR)	-

	属性	参数值
	静态电流(Iq)	-
	特性	欠压锁定；过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
