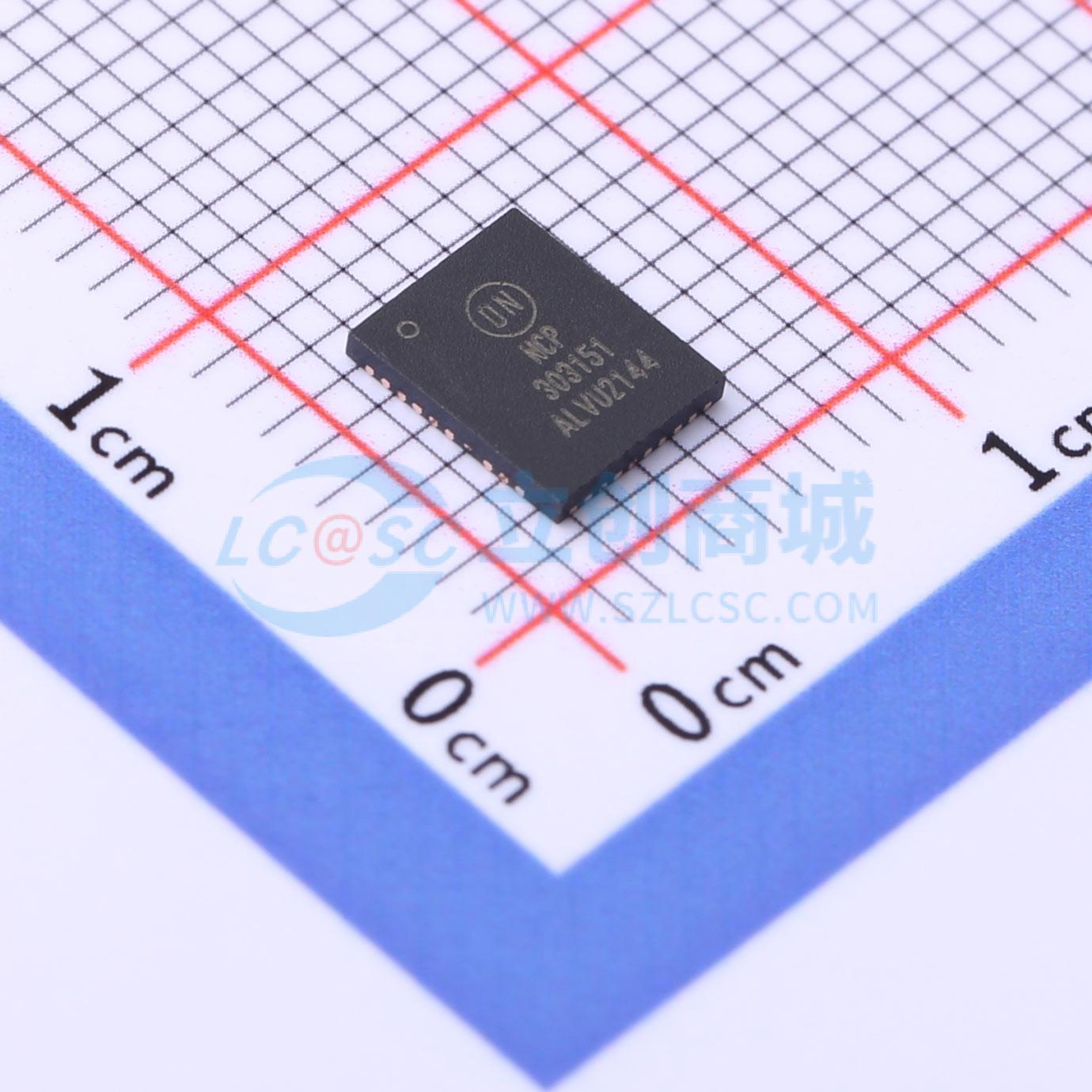

温馨提醒：图片仅供参考，商品以实物为准
NCP303151MNTWG
集成驱动器、MOSFET和电流监测器的DC-DC降压电源转换解决方案
- 描述
- 集成式驱动器和 MOSFET，带集成式电流监控器
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP303151MNTWG
- 商品编号
- C892345
- 商品封装
- PQFN-39(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.155克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边；高边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 100mA | |
| 拉电流(IOH) | 100mA | |
| 工作电压 | 4.5V~5.5V | |
| 上升时间(tr) | 17ns | |
| 下降时间(tf) | 26ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP)；过流保护(OCP)；过热保护(OTP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2.35V~2.55V | |
| 输入低电平(VIL) | 650mV~850mV | |
| 静态电流(Iq) | 120uA | |
| 功能特性 | 使能关断；内置自举二极管；交错导通保护；死区时间控制 |
