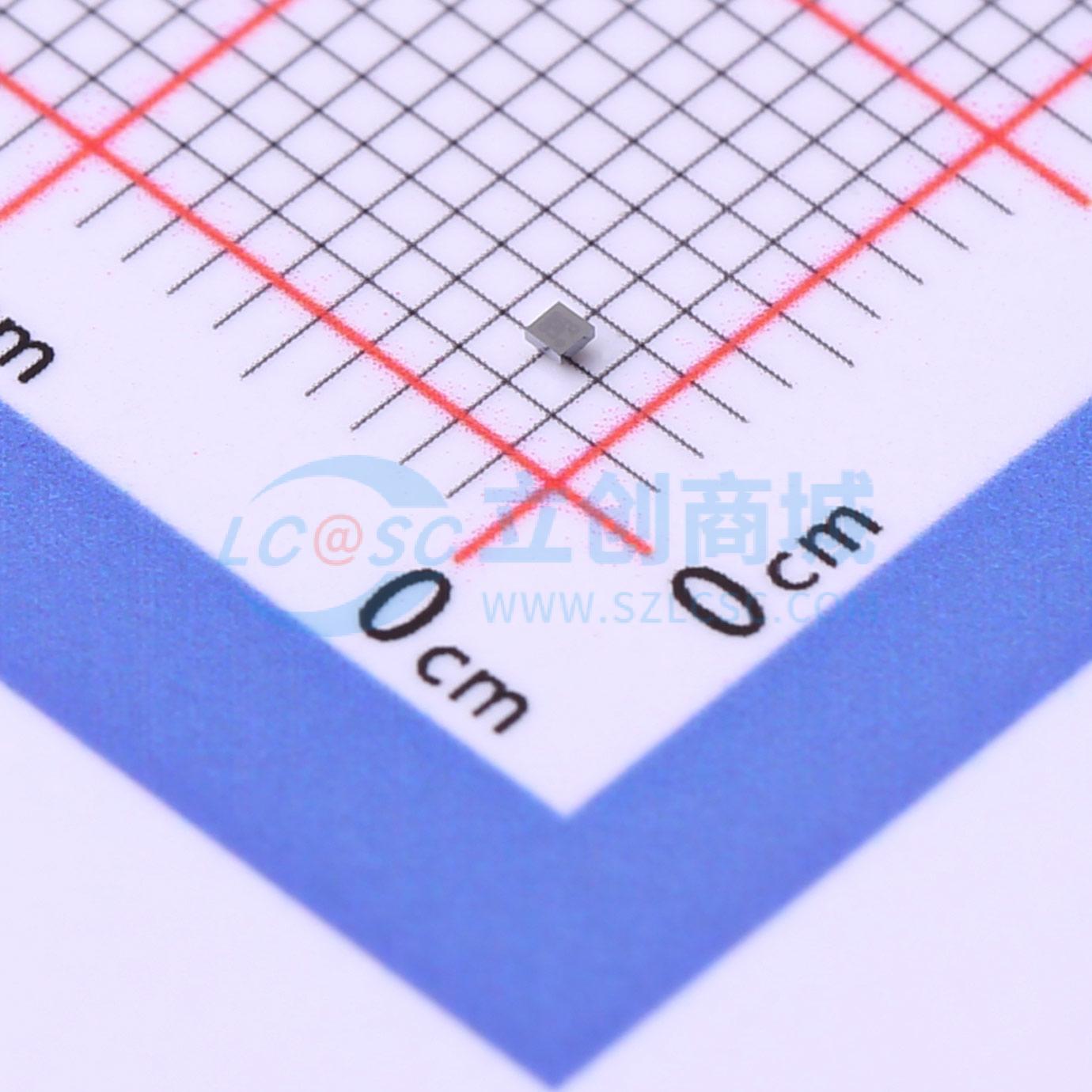

温馨提醒：图片仅供参考，商品以实物为准
FPF1203UCX
超小型、上升速率可控负载开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FPF1203 / 03L / 04 / 45 是超小型集成式 IntelliMAX™ 负载开关，具备集成 P 沟道开关和模拟控制功能。集成的压摆率控制可防止浪涌电流以及由此导致的电源轨上出现过大压降。输入电压范围为 1.2 V 至 5.5 V，可为便携式和消费类产品中经过后级稳压的电源轨提供电源断开功能
- 品牌名称
- onsemi(安森美)
- 商品型号
- FPF1203UCX
- 商品编号
- C891220
- 商品封装
- WLCSP-4(0.8x0.8)
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 2.2A | |
| 工作电压 | 1.2V~5.5V | |
| 导通电阻 | 45mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
FPF1203 / 03L / 04 / 45 是超小型集成 IntelliMAX™ 负载开关，集成了 P 沟道开关和模拟控制功能。集成的转换速率控制可防止浪涌电流及其导致的电源轨上的过电压降。输入电压范围为 1.2 V 至 5.5 V，可为便携式和消费类产品中的后稳压电源轨提供断电功能。低关断电流使电源设计能够满足待机和关闭时的功耗规格。
FPF120x 由逻辑输入（ON 引脚）控制，该引脚与现场可编程门阵列 (FPGA) 嵌入式处理器上常见的标准 CMOS GPIO 电路兼容。FPF120x 提供 0.76 mm x 0.76 mm 4 凸点 WLCSP 封装。
商品特性
- 1.2 V 至 5.5 V 输入电压工作范围
- 典型导通电阻 (RON)：
- VIN=5.5 V 时为 45 mΩ
- VIN=3.3 V 时为 55 mΩ
- VIN=1.8 V 时为 90 mΩ
- VIN=1.2 V 时为 185 mΩ
- 具有 tR 的转换速率控制：
- FPF1203/FPF1203L/FPF1204：100 µs
- FPF12045：2 µs
- FPF1204 / 45 具有输出放电功能
- 低 <1.5 µA 静态电流
- ESD 保护：高于 7 kV HBM，2 kV CDM
- GPIO / CMOS 兼容使能电路
- 4 焊球，WLCSP 0.76 mm x 0.76 mm，0.4 mm 间距
应用领域
- 移动设备和智能手机
- 便携媒体设备
- 平板电脑
- 高级笔记本、UMPC、MID
- 便携医疗设备
- GPS 和导航设备
