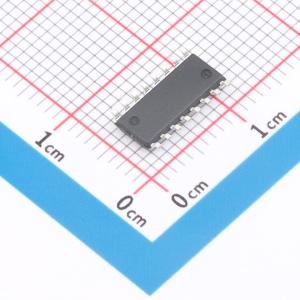

温馨提醒：图片仅供参考，商品以实物为准
TL494CDR2G
固定频率脉冲宽度调制控制电路
- 描述
- TL494是一个固定频率的脉冲宽度调制控制电路,主要用于开关电源控制。它包括内部线性锯齿波振荡器,可以通过两个外部组件（RT和CT）编程其频率。该电路还具有内部5.0V参考电压源,能够提供高达10mA的负载电流。
- 品牌名称
- onsemi(安森美)
- 商品型号
- TL494CDR2G
- 商品编号
- C889954
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.304064克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 7V~40V | |
| 输出电压 | - | |
| 输出电流 | 500mA | |
| 开关频率 | 1kHz~200kHz | |
| 工作温度 | 0℃~+70℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 推挽式 | |
| 静态电流(Iq) | 5.5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品特性
- 完整的脉冲宽度调制控制电路
- 片上振荡器，支持主模式或从模式操作
- 片上误差放大器
- 片上5.0 V参考电压
- 可调死区时间控制
- 未指定输出晶体管，额定源电流或沉电流为500 mA
- 支持推挽或单端操作的输出控制
- 欠压锁定
- NCV前缀适用于汽车及其他需要现场和控制变更的应用
- 提供无铅封装
