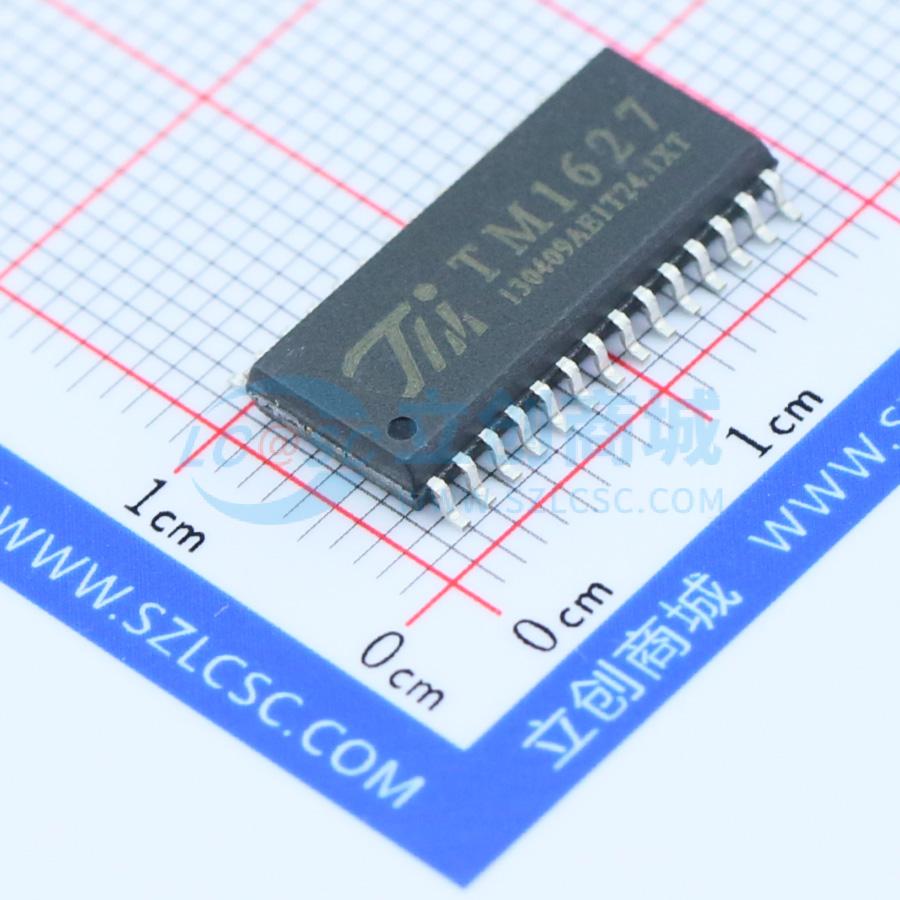

TM1627
LED驱动控制专用电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LED驱动/数码管驱动 TM1627是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED高压驱动、键盘扫描等电路。本产品性能优良，质量可靠。主要应用于VCR、VCD、DVD及家庭影院等产品的显示屏驱动。
- 品牌名称
- TM(天微)
- 商品型号
- TM1627
- 商品编号
- C94219
- 商品封装
- SOIC-28-300mil
- 包装方式
- 管装
- 商品毛重
- 1.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 10段x7位；11段x6位；12段x5位；13段x4位 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 15MHz | |
| 位驱动电流 | 80mA |
| 属性 | 参数值 | |
|---|---|---|
| 段驱动电流 | 20mA | |
| 其他特性 | 键盘扫描；共阴极；辉光可调；共阳极 | |
| 工作温度 | -40℃~+80℃ | |
| 耗散功率(Pd) | 400mW |
商品概述
TM1627是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED高压驱动、键盘扫描等电路。本产品性能优良，质量可靠。主要应用于VCR、VCD、DVD及家庭影院等产品的显示屏驱动。采用SOP28的封装形式。
商品特性
- 采用功率CMOS工艺
- 多种显示模式（10段×7位～13段×4位）键扫描（10×2）
- 辉度调节电路（占空比8级可调）
- 串行接口（CLK，STB，DIO）
- 振荡方式：内置RC振荡（450KHz±5%）
- 按键返回中断口（KEYINT）
- 内置上电复位电路
- 封装形式：SOP28
应用领域
- VCR
- VCD
- DVD
- 家庭影院
