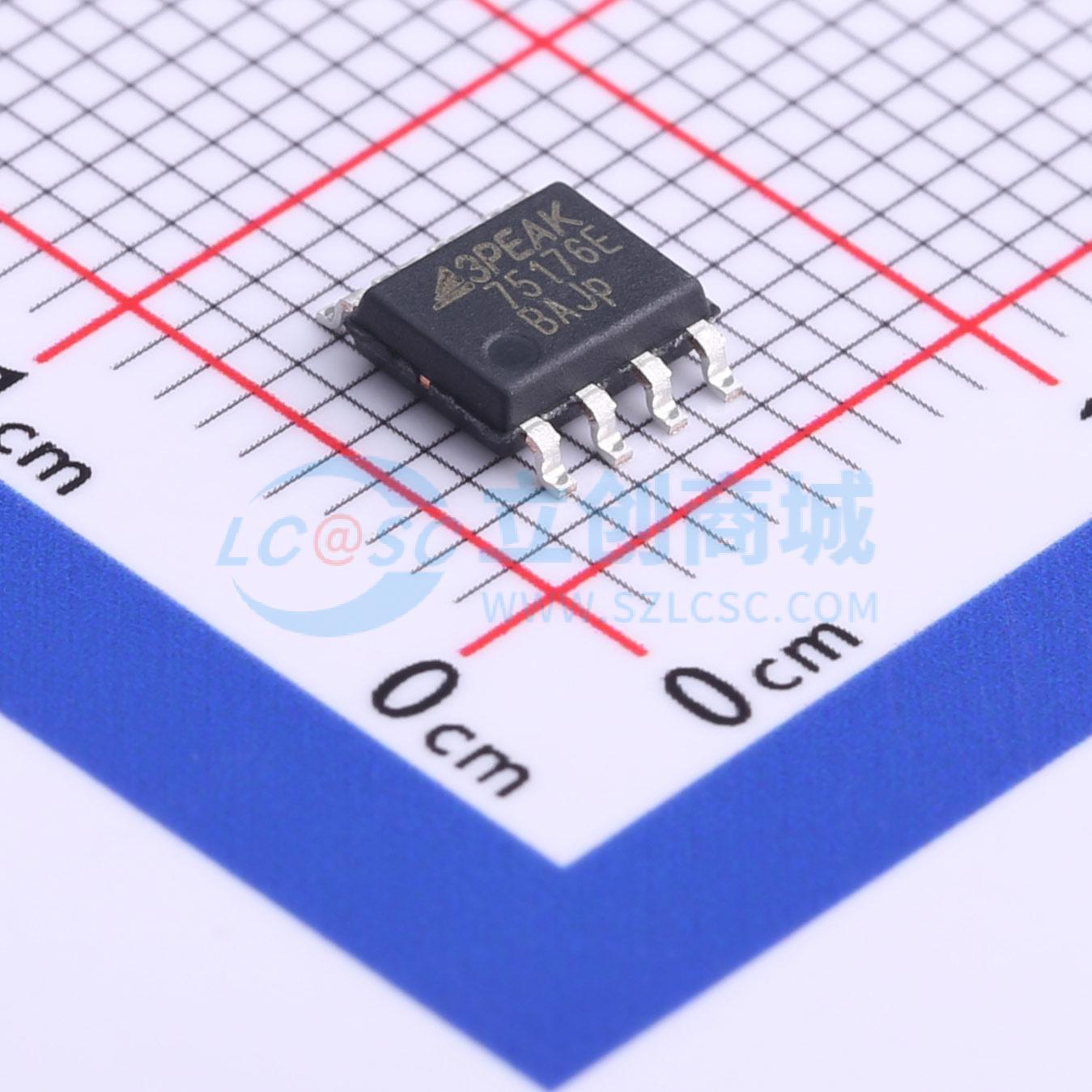

温馨提醒：图片仅供参考，商品以实物为准
TP75176E-SR
±15kV ESD保护，10Mbps，全故障安全，RS-485收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高数据速率：在5V供电时为10Mbps；3V~5.5V供电范围；单个收发器符合RS-485和RS-422标准。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP75176E-SR
- 商品编号
- C94207
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.154克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 10Mbps | |
| 节点数 | 32 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 2.2mA |
商品概述
3PEAK的TP75176E是一款±15kV HBM ESD保护、3V~5.5V供电的单收发器，符合RS-485和RS-422标准的平衡通信要求。它还具有更高的输出电压和高达10Mbps的数据传输速率，满足高速PROFIBUS应用的需求，并提供工业级和扩展工业级（-40℃至+125℃）温度范围。
该收发器需要3V~5.5V的供电容限，在5V供电条件下至少可提供2.1V的差分输出电压。这转化为更好的抗噪能力（数据完整性）、更长的传输距离或在异常高的10Mbps数据速率下驱动多达三个120Ω终端的能力（“星型”或其他非标准总线拓扑）。
接收器（Rx）输入采用“全故障安全”设计，确保当Rx输入浮空、短路或接有终端但未被驱动时，Rx输出为逻辑高电平。Rx输出具有高驱动水平（通常>25mA IOL=1V），简化了光隔离接口的设计。
TP75176E提供SOP-8和MSOP-8封装，工作温度范围为-40℃至125℃。
应用领域
- PROFIBUS DP 和 FMS 网络
- SCSI “Fast 40* 驱动器和接收器
- 电机控制器/位置编码器系统
- 工厂自动化
- 现场总线网络 工业/过程控制网络
