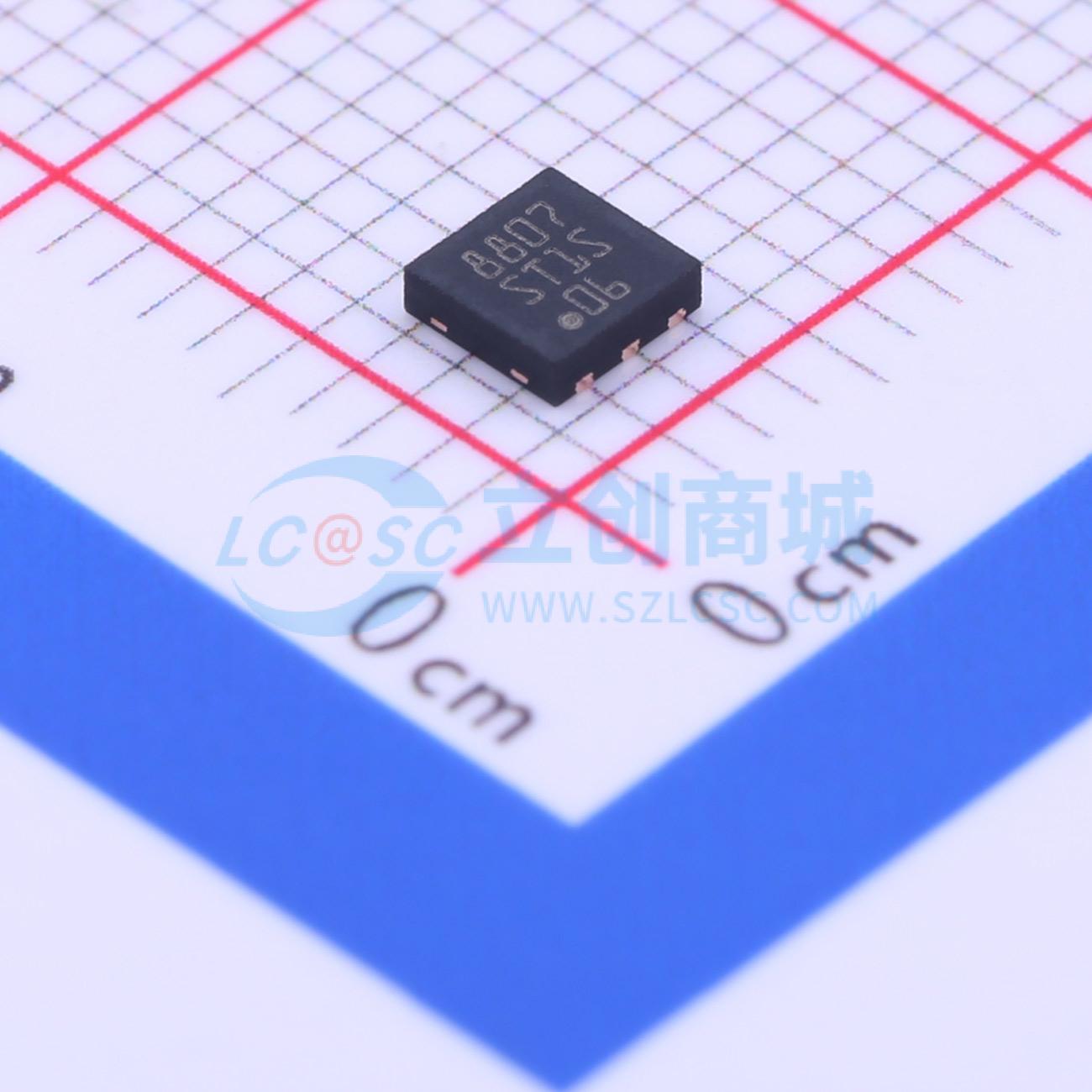

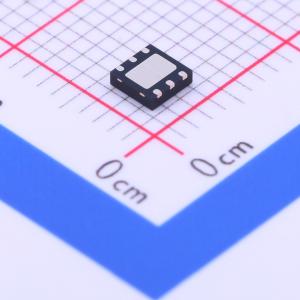

温馨提醒：图片仅供参考，商品以实物为准

ST1S06PUR

描述: 同步整流1.5 A、1.5 MHz可调步降开关稳压器，带抑制功能
品牌名称: ST(意法半导体)
商品型号: ST1S06PUR
商品编号: C93500
商品封装: DFN-6(3x3)
包装方式: 编带
商品毛重: 0.169克(g)

商品参数

商品概述

ST1S06xx是一款降压型DC-DC转换器，专为为低压数字硬盘驱动器（HDD）应用供电而优化，通常用于在功耗可能导致应用环境温度过高时替代高电流线性解决方案。它在2.7 V至6 V的输入电压范围内可提供高达1.5 A的电流。高开关频率（1.5 MHz）允许使用小型表面贴装元件，仅需一个电感器和两个电容器。此外，电流模式PWM拓扑结构和低ESR贴片陶瓷电容器的使用保证了低输出纹波。该器件具备热保护和电流限制功能。

商品特性

2%精度降压电流模式PWM
典型效率>90%
输出电流能力达1.5 A
非开关静态电流
30℃ - 125℃条件下的导通电阻特性
恒定频率、电流模式PWM架构以及与陶瓷电容器的稳定运行，可实现低且可预测的输出纹波
轻载电流250 mA
当输出负载小于250 mA时，典型开关频率为50 - 100 µs
采用软启动控制模块生成电压斜坡，以钳位误差放大器的参考电压
片上50 - 100 µs的上电复位功能，确保电源开启时正常工作
热关断保护
逐周期电流限制保护，防止输出短路

数据手册PDF

放大查看下载PDF

交货周期

订货3-5个工作日

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~6V
	输出电压	800mV~5.22V
	输出电流	1.5A
	开关频率	1.5MHz
	工作温度	-30℃~+85℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
