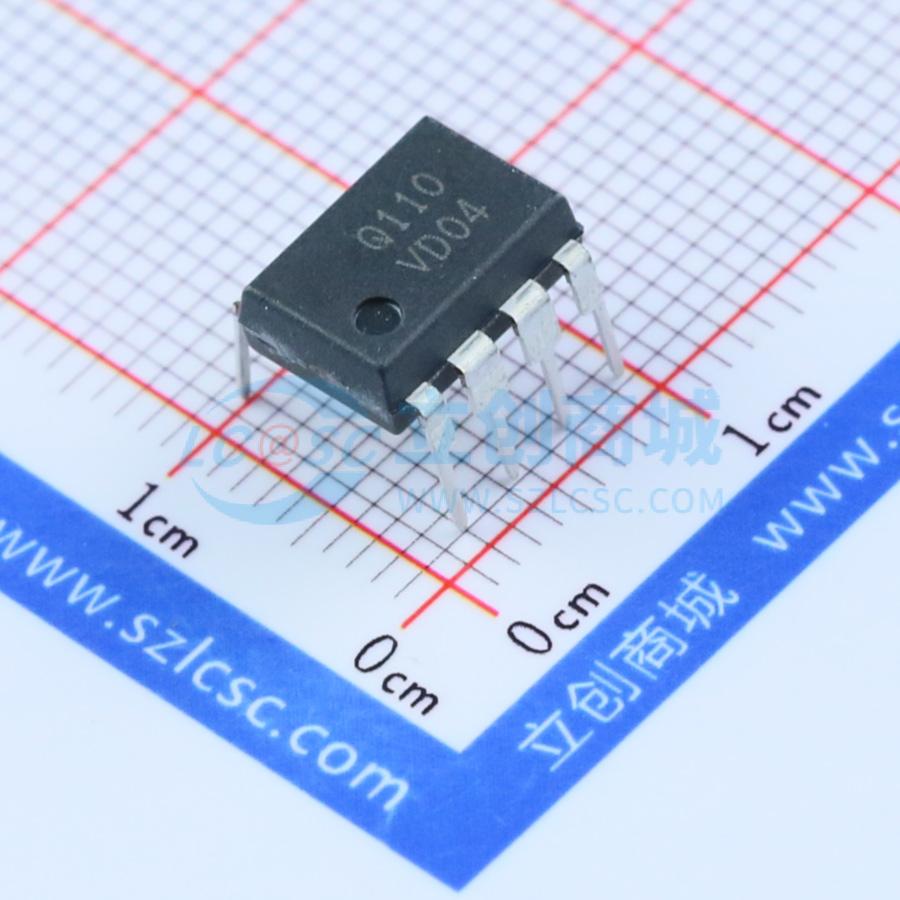

温馨提醒：图片仅供参考，商品以实物为准
FSQ110
FSQ110
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FSQ110 由集成的电流模式脉宽调制 (PWM) 和雪崩坚固的 650V SenseFET 组成。它专门针对高性能离线开关模式电源 (SMPS) 而设计，且所需外部组件数量极少。该集成式 PWM 控制器特性包括固定频率生成振荡器、欠电压 (UVLO) 保护、前缘间隔 (LEB)、优化的门极开/关驱动器、高温关断 (TSD) 保护，用于环路补偿的温度补偿精确电流源以及故障保护电路。与分立 MOSFET 和控制器或 RCC 开关转换器方案相比，FSQ110 可以降低总部件数量、设计尺寸和重量；同时提高了能效、生产力和系统可靠性。此类器件为适应反激转换器的设计提供基本平台。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FSQ110
- 商品编号
- C93511
- 商品封装
- DIP-8
- 包装方式
- 袋装
- 商品毛重
- 1.02克(g)
商品参数
参数完善中
商品概述
FSQ110 由一个集成的电流模式脉冲宽度调制器 (PWM) 和一个耐雪崩的 650V SenseFET 组成。它专为高性能离线开关模式电源 (SMPS) 设计，所需外部元件极少。 集成的 PWM 控制器特性包括：固定频率振荡器、欠压锁定 (UVLO) 保护、前沿消隐 (LEB)、优化的栅极导通/关断驱动器、热关断 (TSD) 保护，以及用于环路补偿和故障保护电路的温度补偿精密电流源。 与分立 MOSFET 和控制器或 RCC 开关转换器解决方案相比，FSQ110 减少了元件总数、设计尺寸和重量，同时提高了效率、生产率和系统可靠性。这些器件为设计高性价比的反激式转换器提供了一个理想的基础平台。
商品特性
- 内部耐雪崩 650V SenseFET
- 在 230 VAC 和 0.3W 负载下采用突发模式工作时仅消耗 0.65W 功率
- 精确的固定工作频率：100kHz
- 内部启动电路和内置软启动
- 逐脉冲电流限制和自动重启模式
- 过压保护 (OVP)、过载保护 (OLP)、内部热关断功能 (TSD)
- 欠压锁定 (UVLO)
- 低工作电流：3mA
- 可调峰值电流限制
应用领域
- 机顶盒、低成本 DVD 的开关模式电源
