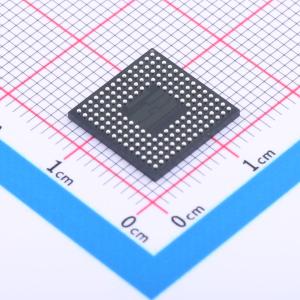

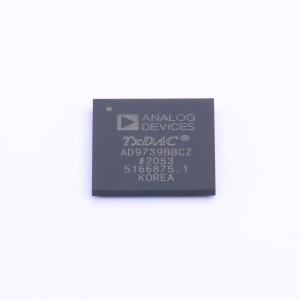

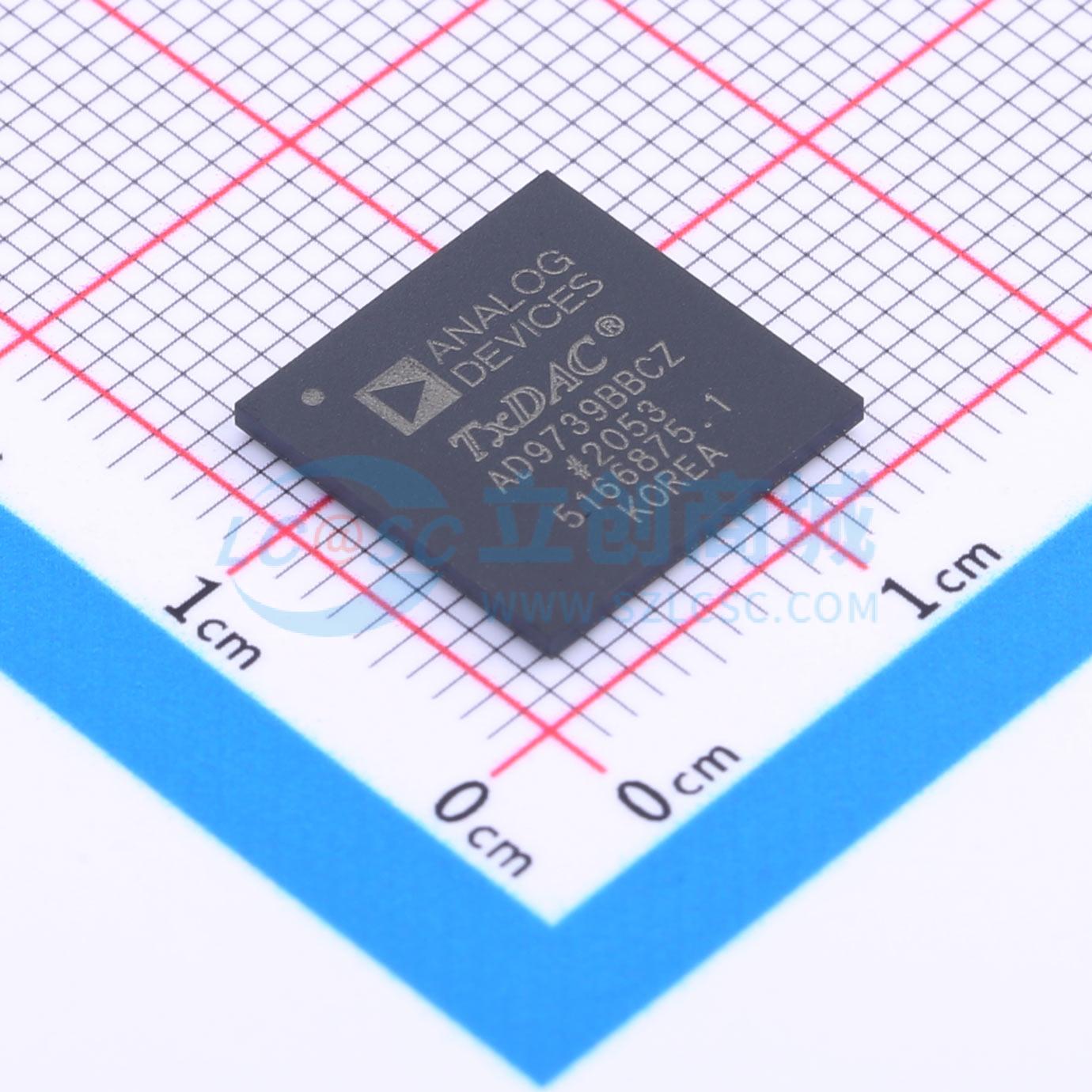

温馨提醒：图片仅供参考，商品以实物为准
AD9739BBCZ
AD9739 14bit 2.5 GSPS 射频数模转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD9739是一款14位、2.5 GSPS高性能射频数模转换器（DAC），能够从直流到3.0 GHz合成宽带信号。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD9739BBCZ
- 商品编号
- C879510
- 商品封装
- CSPBGA-160
- 包装方式
- 托盘
- 商品毛重
- 6.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 14位 | |
| 通道数 | 1 | |
| 接口类型 | SPI | |
| 工作电压 | 1.8V~3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 稳定时间 | 13ns | |
| 输出类型 | 电流-非缓冲 | |
| INL/DNL | 1.3LSB | |
| 工作温度 | -40℃~+85℃ |
商品概述
AD9739是一款14位、2.5 GSPS的高性能射频数模转换器（DAC），能够合成从直流到3.0 GHz的宽带信号。其DAC内核采用四开关架构，可提供极低的失真性能，并具备业界领先的直接射频合成能力。这一特性使得在基带模式下可生成高达奈奎斯特频率的多载波信号，在混频模式下可生成第二和第三奈奎斯特区的多载波信号。输出电流可在8.66 mA至31.66 mA范围内进行编程设置。 片上控制器的集成简化了系统集成。双端口、源同步LVDS接口简化了与现有FPGA/ASIC技术的数字接口。片上控制器用于管理温度变化下的外部和内部时钟域差异，以确保数据从主机可靠传输至DAC内核。通过片上同步控制器可实现多芯片同步。串行外设接口（SPI）用于设备配置以及状态寄存器的回读。 AD9739采用0.18 µm CMOS工艺制造，工作电源为1.8 V和3.3 V。它采用160球芯片级球栅阵列封装，以减少封装寄生效应。
商品特性
- 以2.5 GSPS更新速率进行直接射频合成：基带模式下为直流至1.25 GHz；混频模式下为1.25 GHz至3.0 GHz
- 业界领先的单/多载波中频或射频合成：fOUT = 350 MHz时，ACLR = 80 dBc；fOUT = 950 MHz时，ACLR = 78 dBc；fOUT = 2100 MHz时，ACLR = 69 dBc
- 双端口LVDS数据接口：最高支持1.25 GSPS操作，源同步DDR时钟
- 与AD9739A引脚兼容
- 具备多芯片同步能力
- 可编程输出电流：8.7 mA至31.7 mA
- 低功耗：2.5 GSPS时为1.16 W
应用领域
- 宽带通信系统
- 仪器仪表、自动测试设备
