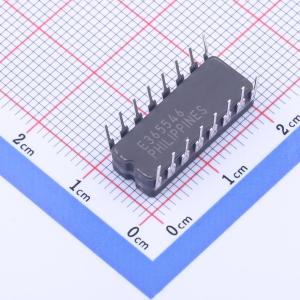

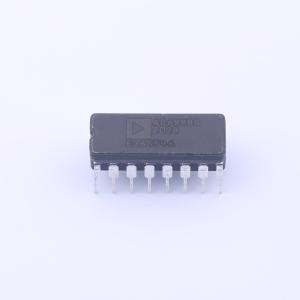

温馨提醒：图片仅供参考，商品以实物为准

AD688BQ

高精度±10 V基准电压源

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是高精度的±10V跟踪参考源。低跟踪误差、低初始误差和低温漂，使其具有出色的±10V绝对精度性能。采用专有的离子注入掩埋齐纳二极管，以及对高稳定性薄膜电阻进行激光晶圆漂移微调，以提供出色的性能。包含基本参考单元和三个附加放大器，放大器经过激光微调，具有低失调和低漂移特性，可保持参考源的精度
品牌名称: ADI(亚德诺)
商品型号: AD688BQ
商品编号: C879531
商品封装: CDIP-16
包装方式: 管装
商品毛重: 2.3克(g)

商品参数

AD688是一款高精度±10 V跟踪基准源。低跟踪误差、低初始误差和低温漂特性，使AD688基准源具备以往单片形式无法实现的绝对±10 V精度性能。AD688采用专有的离子注入掩埋齐纳二极管，并对高稳定性薄膜电阻进行激光晶圆漂移除偏，以提供出色的性能。

AD688包含基本基准单元和三个额外的放大器。这些放大器经过激光微调，具有低失调和低漂移特性，可保持基准源的精度。放大器的配置允许对负载和/或用于驱动长线或高电流负载的功率放大器进行开尔文连接，在应用电路需要的地方实现AD688的完整精度。

低初始误差使AD688可作为精密测量应用中的系统基准源，满足12位绝对精度要求。在这类系统中，AD688可为系统校准提供已知电压，从而省去定期重新校准的成本。此外，通过使用AD688和校准软件，可消除微调电位器的机械不稳定性和校准不当的潜在风险。

AD688有商用版本。工作温度范围为-40℃至+85℃，提供宽体16引脚SOIC和16引脚CERDIP封装。
