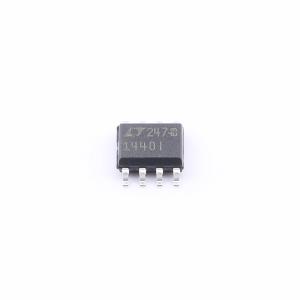

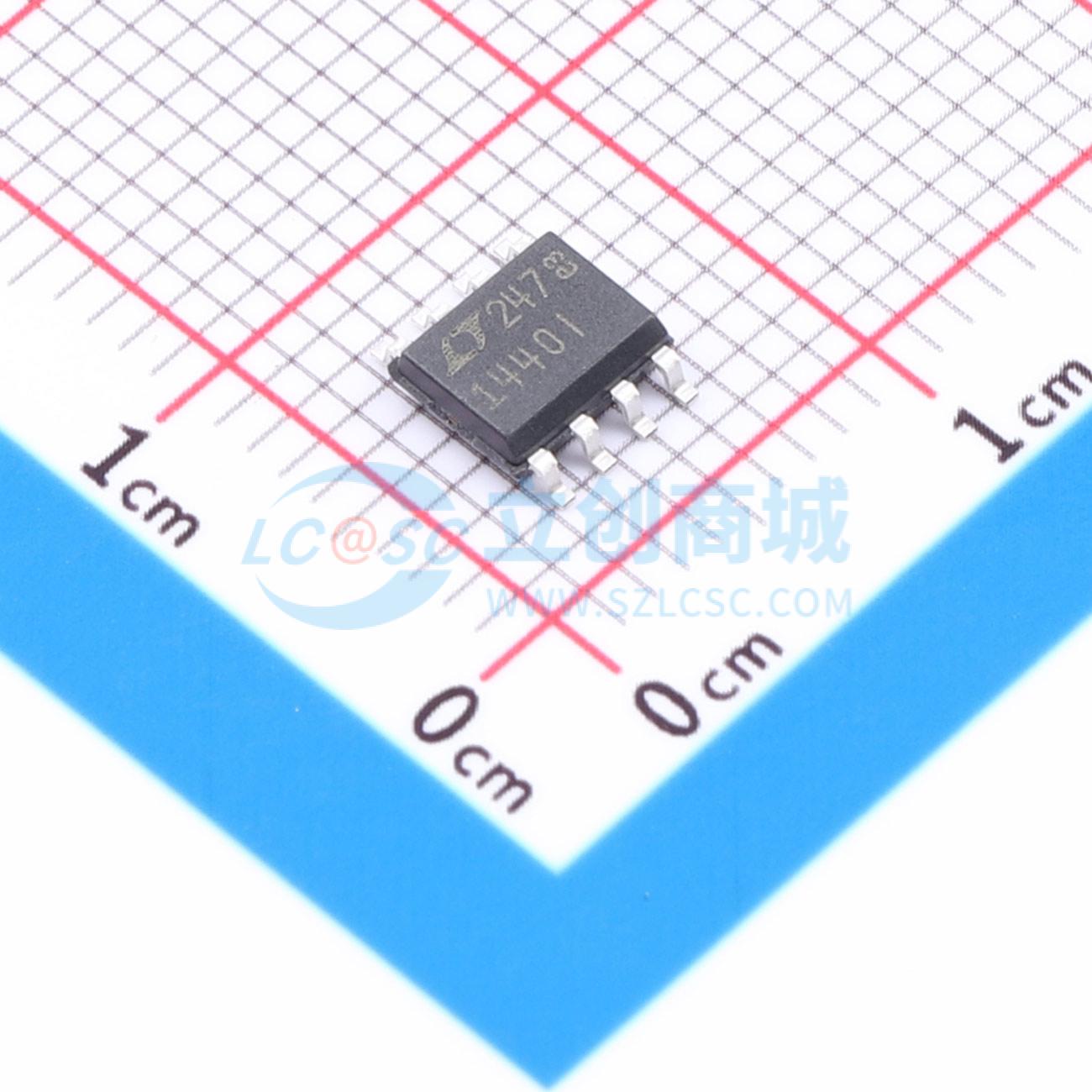

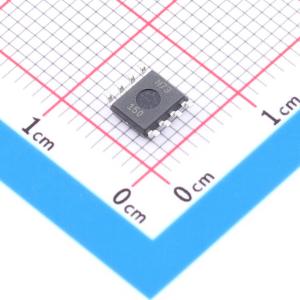

LTC1440IS8#TRPBF
具基准的超低功率单通道 / 双通道比较器
SMT扩展库PCB免费打样
- 描述
- LTC1440/LTC1441/LTC1442 是内置基准源的超低功耗单路和双路比较器。这些比较器的特点包括：全温度范围内电源电流小于 3.7μA（LTC1440）、1.182V±1%的基准电压、可编程迟滞（LTC1440/LTC1442）以及可吸入和输出电流的 TTL/CMOS 输出。基准输出可驱动高达 0.01μF 的旁路电容而不会产生振荡
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC1440IS8#TRPBF
- 商品编号
- C879533
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.174702克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 10mV | |
| 输入偏置电流(Ib) | 10pA | |
| 传播延迟(tpd) | 14us | |
| 滞后电压(Vhys) | 50mV | |
| 共模抑制比(CMRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | - | |
| 输出模式 | TTL；CMOS | |
| 静态电流(Iq) | 2.1uA | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 11V | |
| 单电源 | 2V~11V | |
| 双电源(Vee ~ Vcc) | 1V~5.5V；-5.5V~-1V |
商品概述
LTC1440/LTC1441/LTC1442是具有内置基准源的超低功耗单路和双路比较器。这些比较器的特点是在全温度范围内电源电流小于3.7µA（LTC1440），具有1.182V±1%的基准电压，可编程迟滞（LTC1440/LTC1442）以及可吸入和输出电流的TTL/CMOS输出。基准输出可驱动高达0.01µF的旁路电容而不会产生振荡。 这些比较器可采用2V至11V的单电源或±1V至±5.5V的双电源供电（LTC1440）。通过使用两个电阻和HYST引脚（LTC1440/LTC1442）可轻松对比较器的迟滞进行编程。每个比较器的输入工作范围从负电源到正电源以下1.3V。比较器输出级可连续输出高达40mA的电流。通过消除比较器改变逻辑状态时通常会出现的交叉导通电流，消除了电源毛刺。 LTC1440提供8引脚PDIP、SO、MSOP和DFN封装。LTC1441/LTC1442提供8引脚PDIP和SO封装。
商品特性
- 超低静态电流：典型值2.1µA（LTC1440）
- 基准输出可驱动0.01µF电容
- 可调迟滞（LTC1440/LTC1442）
- 宽电源范围：单电源：2V至11V；双电源：±1V至±5.5V
- 输入电压范围包含负电源
- TTL/CMOS兼容输出
- 过驱动为10mV时传播延迟为12µs
- 无短路电流
- 40mA连续输出电流
- 与MAX921/922/923引脚兼容升级
- 3mm x 3mm x 0.75mm DFN封装（LTC1440）
应用领域
- 电池供电系统监控
- 阈值检测器
- 窗口比较器
- 振荡器电路
- 微功耗2.9V阈值检测器
