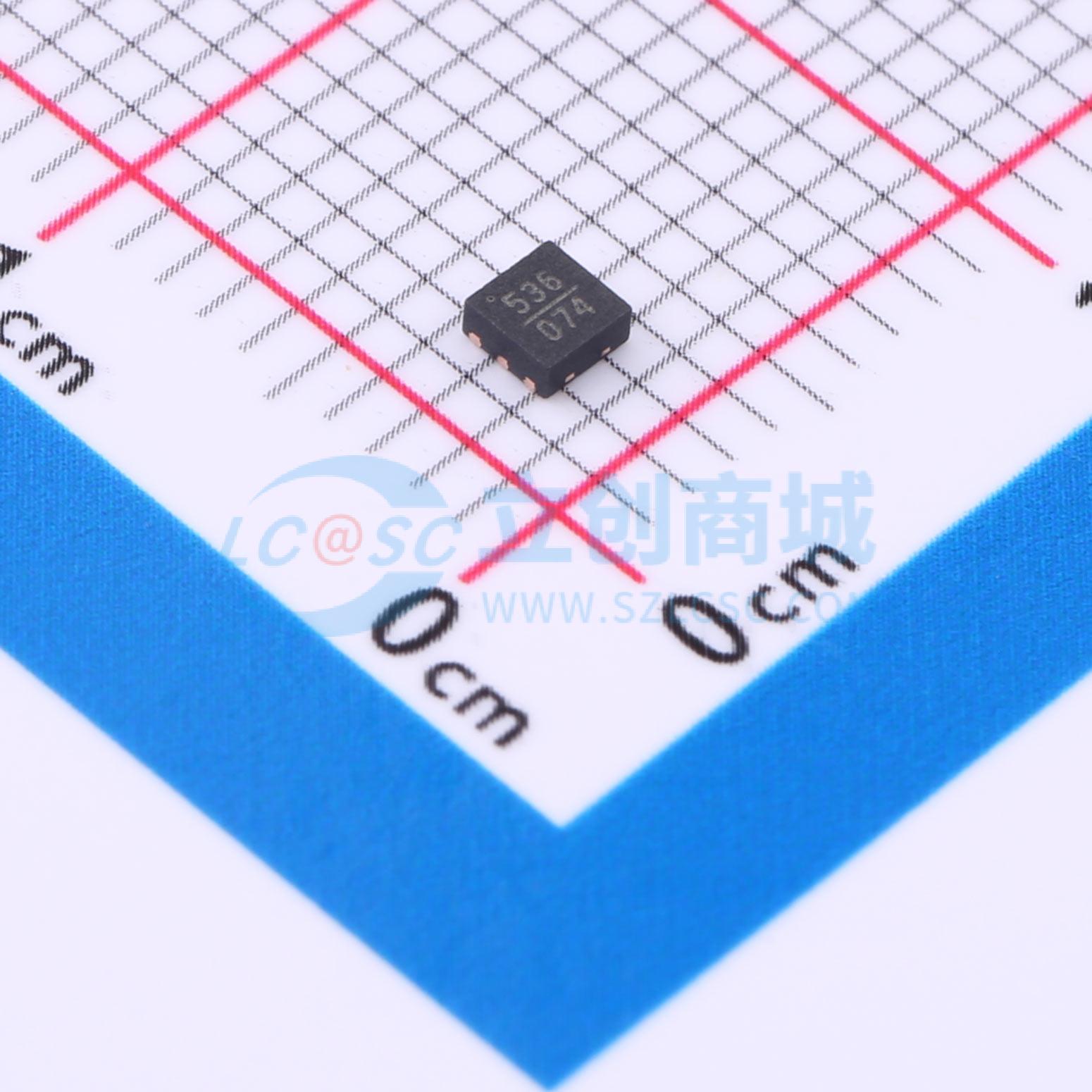

HMC536LP2E实物图
  • HMC536LP2E商品缩略图
  • HMC536LP2E商品缩略图
  • HMC536LP2E商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

HMC536LP2E

DC至6GHzGaAsMMIC正控T/R开关

描述
HMC536LP2(E)是一款从DC到6GHz的GaAsMMICT/R开关,采用无引脚2x2mmDFN封装,具有暴露的接地焊盘。该开关适用于蜂窝、WiMAX和WiBro接入点及订阅者应用,具有低0.6dB的插入损耗和高+54dBm的输入IP3。在高达6GHz的频率范围内,该开关的功率处理能力优秀。
品牌名称
ADI(亚德诺)
商品型号
HMC536LP2E
商品编号
C879521
商品封装
TDFN-6-EP(2x2)​
包装方式
编带
商品毛重
0.8克(g)

商品参数

属性参数值
商品目录射频开关
频率-
隔离度27dB
属性参数值
插入损耗0.6dB
工作电压5V
工作温度-40℃~+85℃

商品概述

HMC536LP2(E) 是一款直流至 6 GHz 的砷化镓单片微波集成电路(GaAs MMIC)收发(T/R)开关,采用无引脚 2x2 mm DFN LP2 表面贴装封装,带有外露接地焊盘。该开关非常适合用于蜂窝、全球微波互联接入(WiMAX)和无线宽带(WiBro)接入点及用户端应用,具有低至 0.6 dB 的插入损耗和高达 +54 dBm 的输入三阶交调截点(IP3)。在高达 6 GHz 的频率范围内,该开关的功率处理能力出色,在 +3V 控制电压下,其 0.1 dB 压缩点(P0.1dB)为 +29 dBm,在 +5V 控制电压下为 +33 dBm。片上电路允许在极低直流电流下实现 0/+3V 或 0/+5V 的正电压控制。HMC536LP2(E) 仅占 4 mm² 的面积,非常适合对尺寸要求较小的应用。

商品特性

  • 输入 0.1 dB 压缩点(P0.1dB):在 +5V 时为 +33 dBm
  • 插入损耗:0.6 dB
  • 正电压控制:+3V 或 +5V
  • 隔离度:27 dB
  • 2x2 mm 无引脚 DFN 表面贴装封装,面积 4 mm²

应用领域

  • 蜂窝/个人通信服务(PCS)/3G 基础设施
  • 全球微波互联接入(WiMAX)、无线宽带(WiBro)和固定无线通信
  • 有线电视(CATV)/电缆调制解调器终端系统(CMTS)
  • 测试仪器

数据手册PDF
