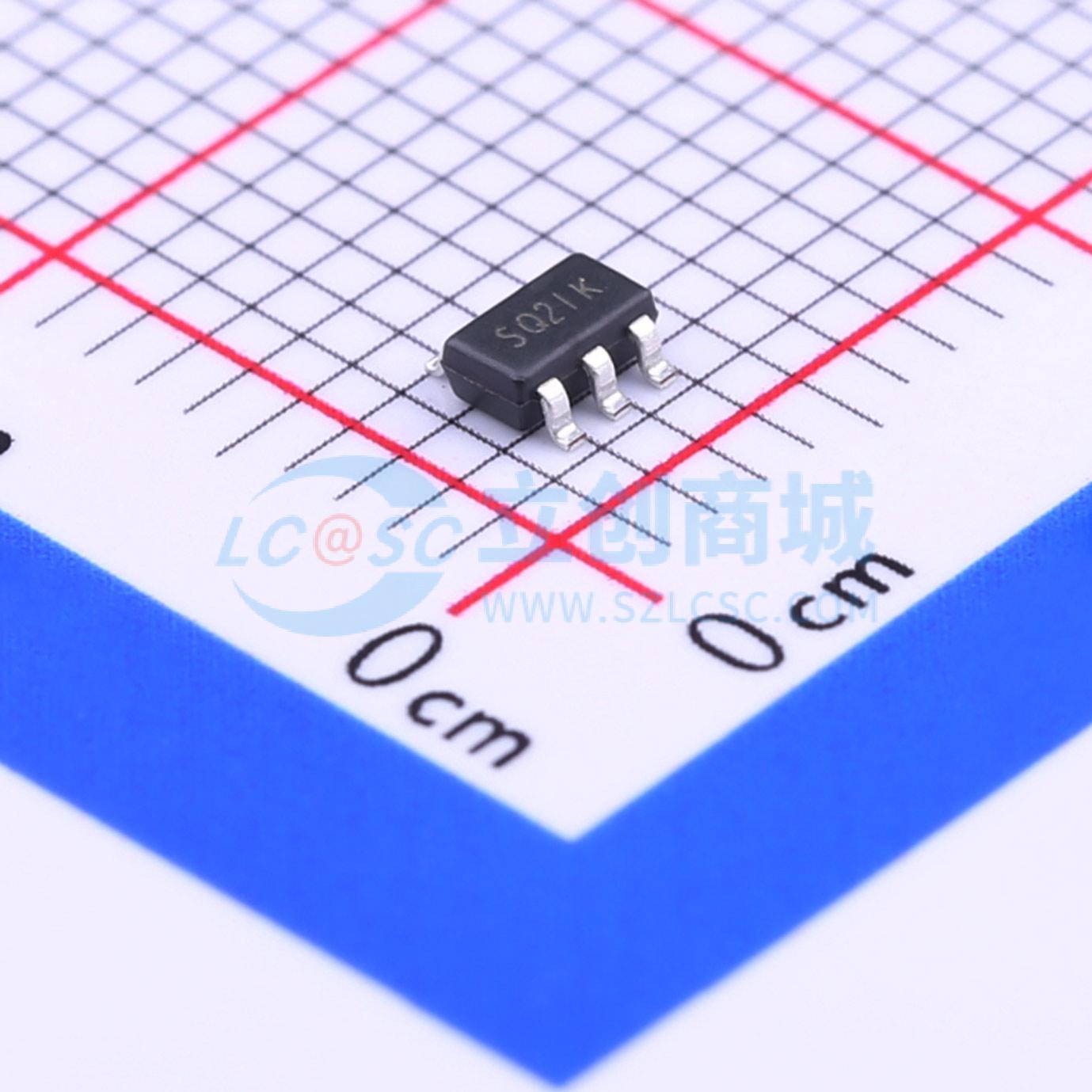

温馨提醒：图片仅供参考，商品以实物为准

SGM2036-3.3YN5G/TR

输入5.5V 输出3.3V 300mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 300mA，低功耗，低压差，高PSRR,RF线性稳压器
品牌名称: SGMICRO(圣邦微)
商品型号: SGM2036-3.3YN5G/TR
商品编号: C92402
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.038克(g)

商品参数

商品概述

SGM2036系列为低功耗、低压差CMOS线性稳压器，输入电压范围为1.6V至5.5V，输出电流最高可达300mA。它们是低电压、低功耗应用的理想选择。低接地电流使该器件适用于电池供电的电源系统。SGM2036系列还具有低压差电压特性，可延长便携式电子设备的电池使用寿命。对于需要低噪声电压源的系统，如射频应用，SGM2036系列的低输出噪声和高电源抑制比（PSRR）可使其受益。

其他特性包括10nA逻辑控制关断模式、短路电流限制和热关断保护。

SGM2036具备自动放电功能，可在禁用状态下快速释放VOUT。

SGM2036提供绿色UTDFN-1×1-4L、SOT-23-5和SC70-5封装。工作环境温度范围为-40°C至+85°C。

商品特性

低压差电压
热过载保护
内置折返保护电路
20μA低电源电流
10nA逻辑控制关断
1.6V至5.5V输入电压范围
固定输出电压：0.8V、0.9V、1.0V、1.05V、1.1V、1.2V、1.3V、1.35V、1.5V、1.8V、1.85V、2.1V、2.2V、2.3V、2.5V、2.6V、2.7V、2.8V、2.85V、2.9V、3.0V、3.1V、3.3V、3.6V、4.2V、4.4V和5.0V
0.8V至5.0V可调输出电压
快速自动放电功能
300mA输出电流
高输出电压精度
短启动时间
-40°C至+85°C工作温度范围
提供绿色UTDFN-1×1-4L、SOT-23-5和SC70-5封装

应用领域

蜂窝电话
无绳电话
PCMCIA卡
调制解调器
MP3播放器
手持仪器
掌上电脑
电子记事本
便携式/电池供电设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	3.3V
	输出电流	300mA
	电源纹波抑制比(PSRR)	80dB@(217Hz)
	压差	190mV@(300mA)

	属性	参数值
	静态电流(Iq)	20uA
	噪声	100uVrms
	特性	短路保护；过热保护；带使能
	工作温度	-40℃~+85℃
	输出极性	正极
	输出通道数	1
