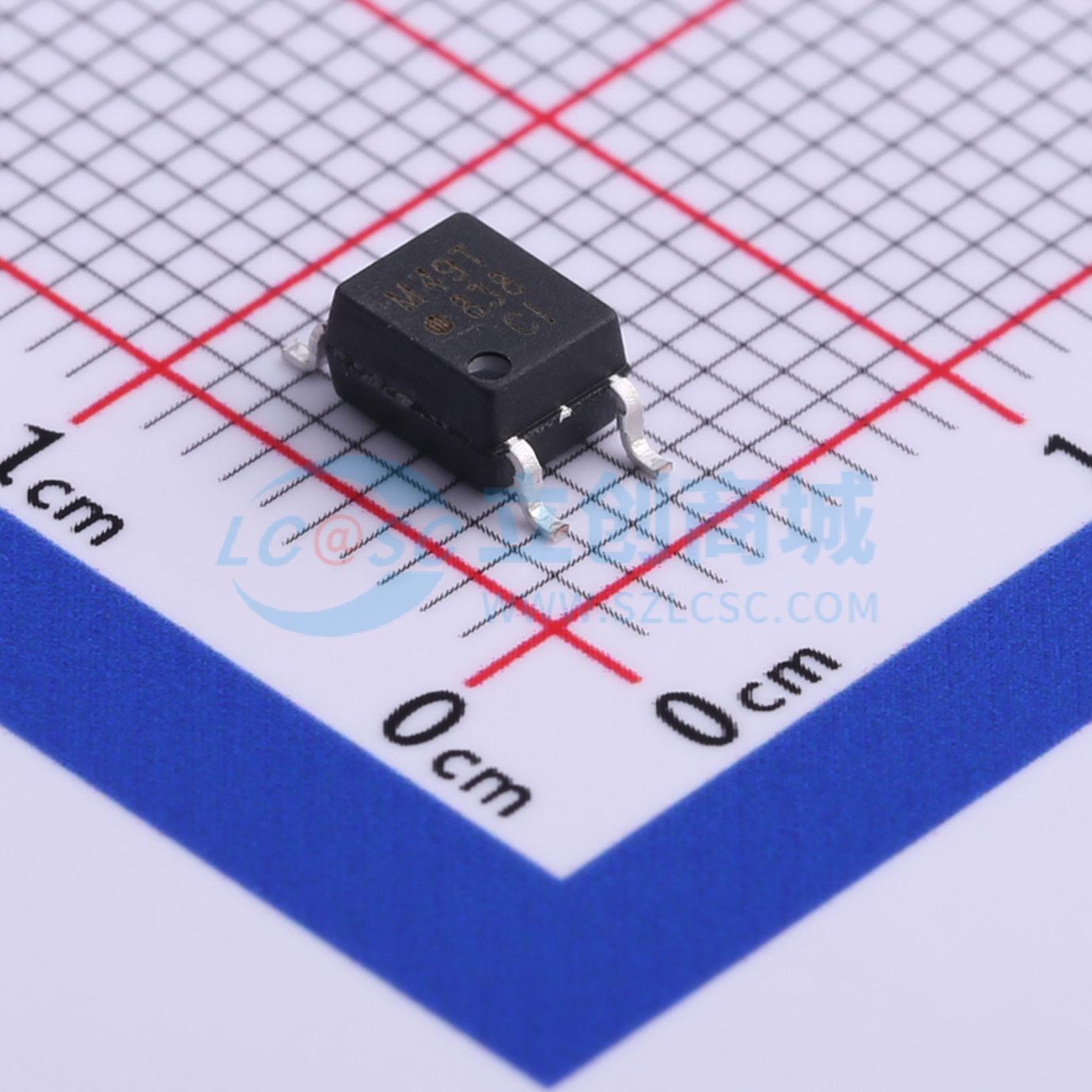

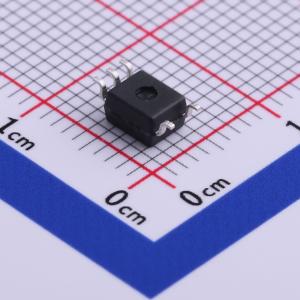

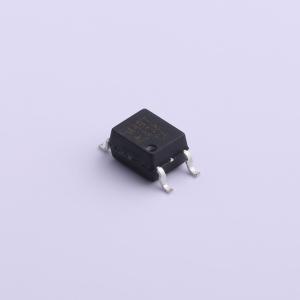

ACPL-M49T-500E
ACPL-M49T-500E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ACPL - M49T是一款单通道、高温、高共模抑制比（CMR）、20 kBd的数字光耦合器，可配置为低功耗、低漏电流的光电晶体管，专门用于汽车应用。其SO - 5 JEDEC注册（MO - 155）封装外形为表面贴装式。这款数字光耦合器在发光二极管和集成光电探测器之间采用了绝缘层，以实现输入和输出之间的电气隔离
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-M49T-500E
- 商品编号
- C92183
- 商品封装
- SO-5-4.6mm
- 包装方式
- 编带
- 商品毛重
- 0.127克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 隔离电压(Vrms) | 4kV | |
| CMTI(kV/us) | 30kV/us | |
| CTR-电流传输比 | 32% | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 20us | |
| 传播延迟 tpHL | 20us | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 8mA | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA |
应用领域
- 汽车低速数字信号隔离接口
- 逆变器故障反馈信号隔离
- 开关电源反馈电路
