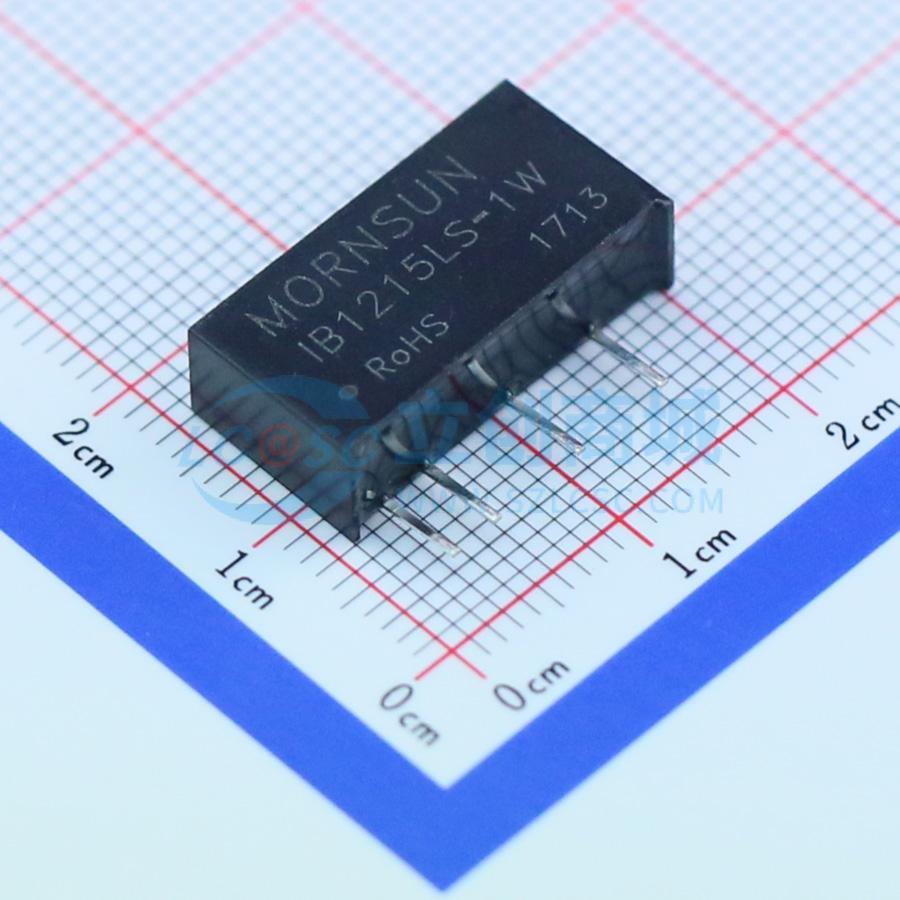

IB1215LS-1W
停产 1W定电压输入隔离稳压单路输出DC-DC模块电源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：体积小。 SIP/DIP 封装。 隔离 1000VDC。 工作温度范围：-40℃ ~ +85℃。 温度特性好。 内部贴片化设计。应用：线路板上分布式电源系统中需要产生与输入电源隔离的电源应用场合。 输入电源的电压变化 ≤ ±5%
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- IB1215LS-1W
- 商品编号
- C91805
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 1.793克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 11.4V~12.6V | |
| 转换效率 | 74% | |
| 输出电压(Vout) | 15V | |
| 输出电流(最大值) | 67mA |
| 属性 | 参数值 | |
|---|---|---|
| 最大容性负载 | 1uF | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 120kHz | |
| 静态电流(Iq) | 15mA | |
| 纹波噪声 | 10mVp-p |
商品特性
- 体积小
- SIP/DIP 封装
- 隔离1000VDC
- 工作温度范围: -40℃~+85℃
- 温度特性好
- 内部贴片化设计
- 国际标准引脚方式
- 无需外加元件
- 符合RoHS指令
应用领域
- 线路板上分布式电源系统中需要产生与输入电源隔离的电源应用场合
- 输入电源的电压变化 ≤±5%
- 输入输出之间要求隔离电压 ≤ 1000VDC
- 对输出电压稳定度和输出纹波噪声要求高
