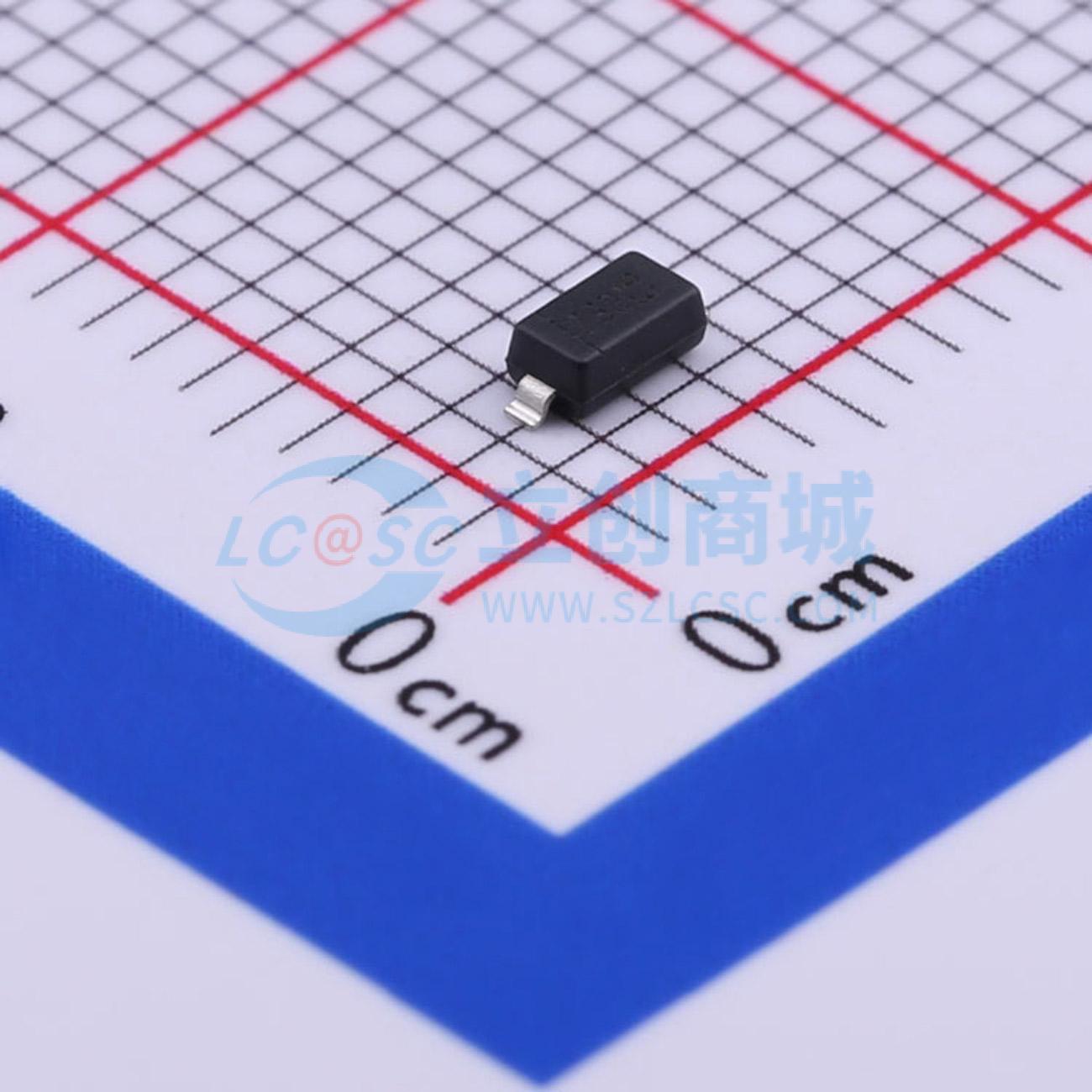

温馨提醒：图片仅供参考，商品以实物为准
STPS0520Z
电压:20V 电流:500mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 20 V、0.5 A功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS0520Z
- 商品编号
- C91741
- 商品封装
- SOD-123
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 385mV@500mA | |
| 直流反向耐压(Vr) | 20V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 500mA | |
| 反向电流(Ir) | 150uA@20V | |
| 非重复峰值浪涌电流 (Ifsm) | 5.5A |
商品概述
单肖特基整流器，适用于开关模式电源和高频DC-DC转换器。采用SOD-123封装，该器件适用于低压、高频逆变器、续流和极性保护应用。由于封装尺寸小，该器件符合GSM和PCMCIA要求。热失控条件（适用于单独散热片上的二极管）：dPtot/dTj <1/Rth(j-a)。评估最大导通损耗使用以下公式：P=0.23×IF(AV)+0.18×IF²(RMS)。
商品特性
- 导通损耗非常小
- 开关损耗可忽略不计
- 开关速度极快
- 环氧树脂符合UL94 V0标准
- 色带指示阴极
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压、高频逆变器
- 续流应用
- 极性保护应用
- GSM设备
- PCMCIA设备
