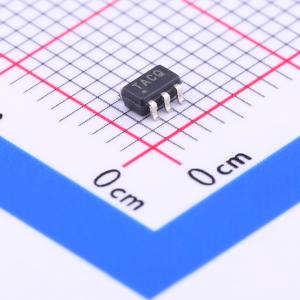

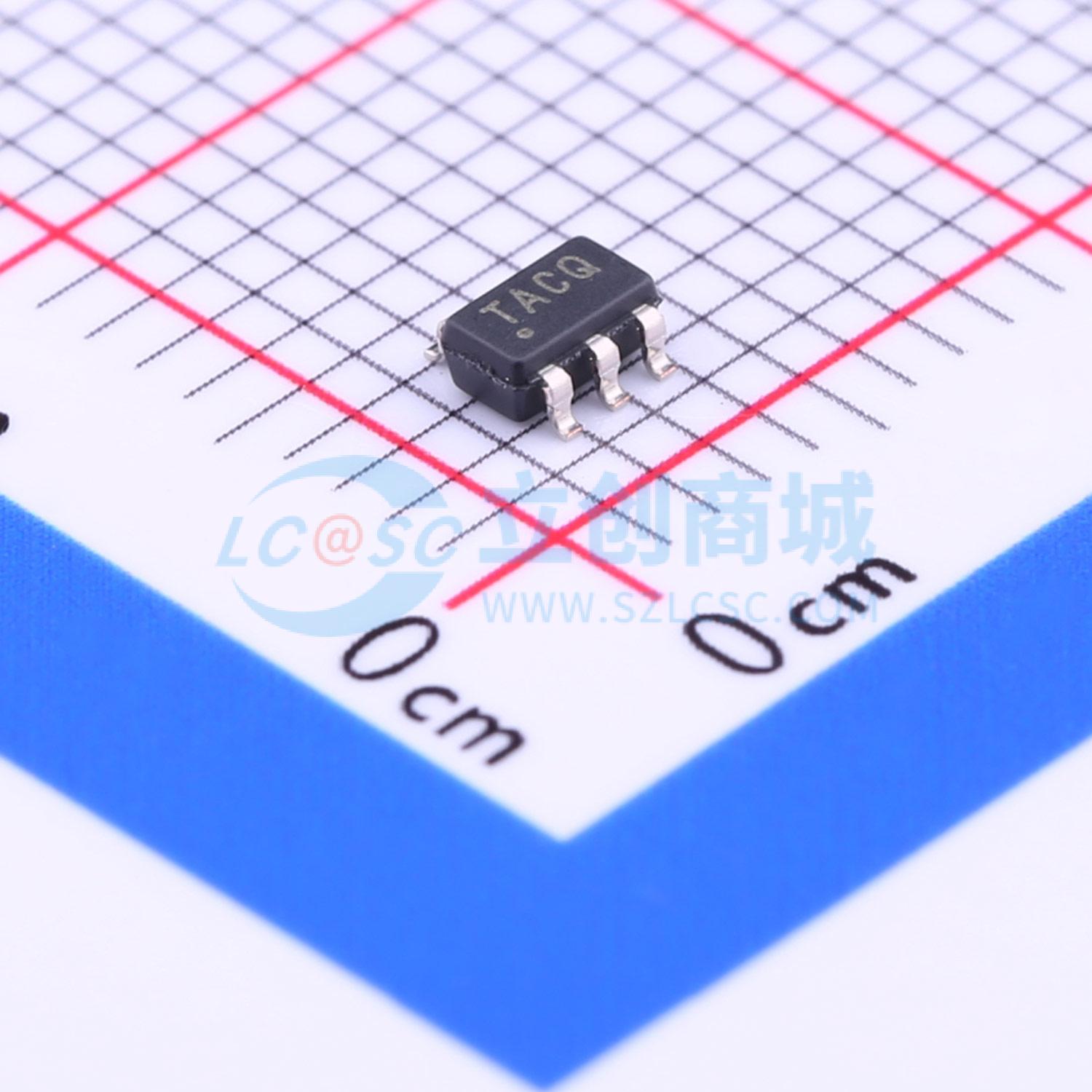

TL431AQDBVRQ1

可调精密分流稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TL431-Q1 汽车类可调节精密并联稳压器（引脚布局：KRA）
品牌名称: TI(德州仪器)
商品型号: TL431AQDBVRQ1
商品编号: C91733
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TL431-Q1是一款三引脚可调并联稳压器，在适用的汽车温度范围内具有规定的热稳定性。通过两个外部电阻，输出电压可设置为从VREF（约2.5 V）到36 V的任意值。该器件的典型输出阻抗为0.2 Ω。有源输出电路具有陡峭的导通特性，使其在许多应用中成为齐纳二极管的理想替代品，如板载稳压、可调电源和开关电源。

商品特性

符合汽车应用要求
遵循AEC-Q100测试指南，具备以下特性：器件温度等级1：环境工作温度范围为-40°C至125°C
25°C时参考电压容差：– 1%（A级）– 0.5%（B级）
典型温度漂移：– 14 mV（Q温度）
低输出噪声
典型输出阻抗0.2 Ω
灌电流能力：1 mA至100 mA
可调输出电压：VREF至36 V

应用领域

可调电压和电流参考
反激式开关电源的次级侧稳压
齐纳二极管替代
电压监测
带集成参考的比较器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电压基准芯片
	输出类型	可调
	工作电压	2.5V~36V
	输出电压	2.495V~36V
	输出电流	100mA
	精度	±1%

	属性	参数值
	温度系数	-
	电压基准类型	并联
	静态电流(Iq)	-
	最小阴极电流调节	1mA
	工作温度	-40℃~+125℃
