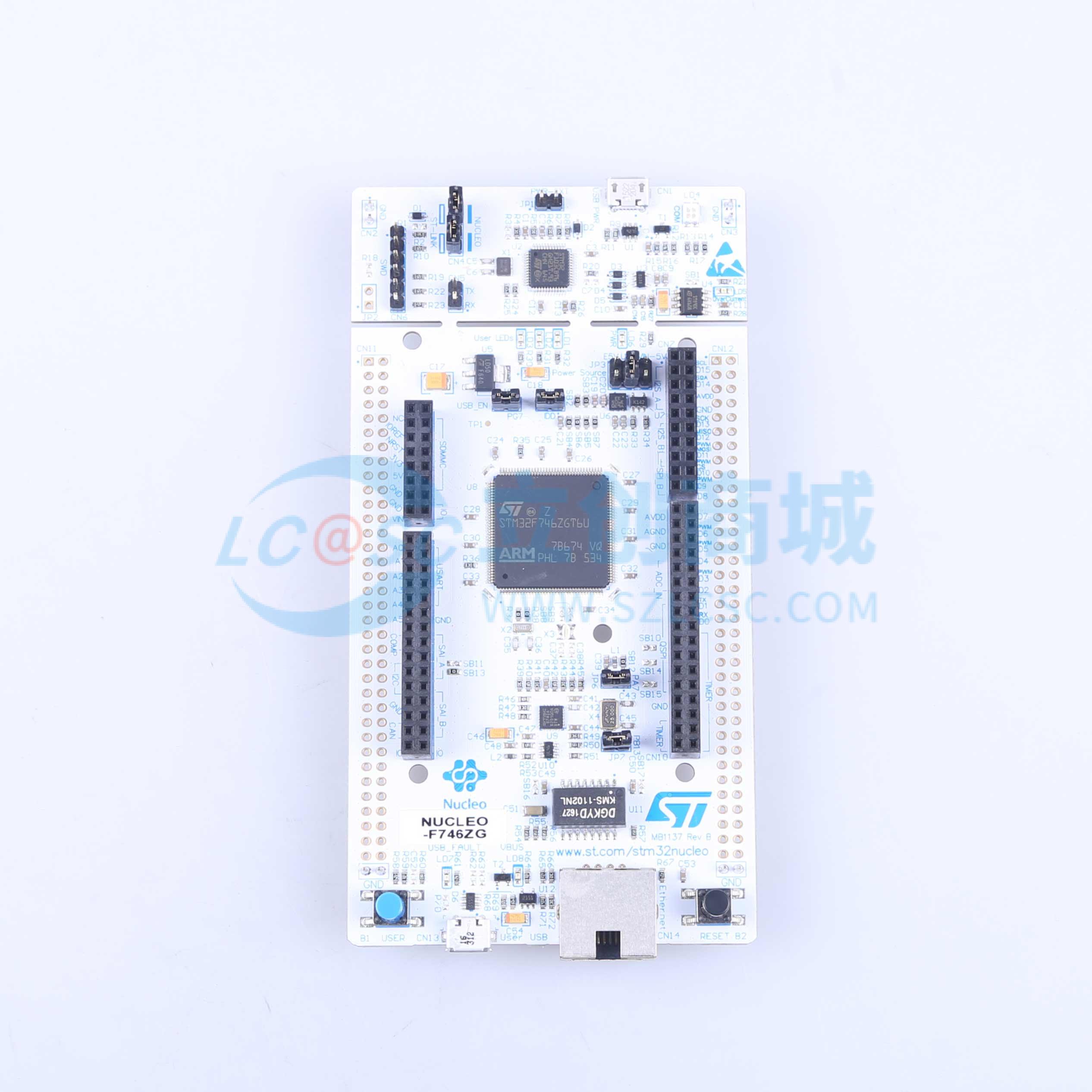

NUCLEO-F746ZG
集成调试器的微控制器开发板，支持扩展接口
- 描述
- STM32F746ZG开发板自带ST-LINK 原理图及PCB见商品详情下载链接
- 品牌名称
- ST(意法半导体)
- 商品型号
- NUCLEO-F746ZG
- 商品编号
- C91678
- 包装方式
- 盒装
- 商品毛重
- 163克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开发板 | |
| 处理器 | - | |
| 运行内存 | - | |
| I/O 数 | - | |
| USB | - | |
| WIFI协议 | - | |
| 蓝牙 | - | |
| 以太网 | - |
| 属性 | 参数值 | |
|---|---|---|
| 音视频接口 | - | |
| 多媒体支持 | - | |
| 卡类型 | - | |
| 供电方式 | - | |
| 供电标准 | - | |
| POE支持 | - | |
| 分辨率 | - | |
| 温度范围 | - |
商品概述
STM32 Nucleo-144开发板为用户提供了一种经济实惠且灵活的方式，可使用STM32微控制器尝试新概念并构建原型，用户可从性能、功耗和功能的多种组合中进行选择。ST Zio连接器是Arduino™ Uno V3的扩展，可提供对更多外设的访问；ST morpho接头则为Nucleo开放式开发平台提供了一种简单的方式，通过多种专用扩展板扩展其功能。STM32 Nucleo-144开发板无需单独的调试探针，因为它集成了ST-LINK/V2-1调试器和编程器，并附带STM32全面的软件HAL库以及各种打包的软件示例。
商品特性
- 采用LQFP144封装的STM32微控制器
- 两种扩展资源：ST Zio连接器（支持Arduino™ Uno V3连接性，包括A0至A5、D0至D15，以及暴露多种外设的额外信号）；ST morpho扩展引脚接头足迹，可全面访问所有STM32 I/O
- 支持ARM® mbed™
- 板载ST-LINK/V2-1调试器/编程器，带SWD连接器：具备选择模式开关，可将套件用作独立的ST-LINK/V2-1；支持USB重新枚举功能，USB上支持三种不同接口：虚拟COM端口、大容量存储、调试端口
- 灵活的板载电源供应：来自ST-LINK/V2-1 USB VBUS的5 V；外部电源：ST Zio或ST morpho连接器上的3.3 V和7-12 V，ST morpho连接器上的5 V；支持USB OTG或全速设备（带Micro-AB连接器，取决于STM32支持情况）
- 符合IEEE-802.3-2002标准的以太网连接器（取决于STM32支持情况）
- 三个用户LED
- 两个按钮：USER和RESET
- LSE晶体：32.768 KHz晶体振荡器
- 全面的免费软件HAL库，包含多种软件示例
- 支持多种集成开发环境（IDE），包括IAR™、Keil®、基于GCC的IDE、ARM® mbed™
应用领域
- 用于STM32微控制器的新概念尝试和原型构建
- 通过专用扩展板扩展Nucleo开发平台功能
