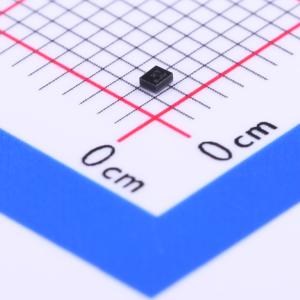

SAFFB2G65AA0F0AR15

SAW单滤波器 适用于频段7 / 非平衡 / 5引脚 / 1109

• 工作温度：-30至+85摄氏度
• 存储温度：-40至+85摄氏度
• 输入功率：+15 dBm 2000小时
• 端子间的直流电压：3V (25±2摄氏度)
• 端子间的最小电阻：10兆欧
• RoHS合规性：是

匹配阻抗（标称）：

• 非平衡端口：50欧姆

电气特性：

• 中心频率：2655 MHz
• 插入损耗（2620-2690 MHz）：1.8至3.0 dB（在+23至+27摄氏度时典型值为1.8至2.7 dB）
• 波纹偏差（2620-2690 MHz）：0.7至1.7 dB（在+23至+27摄氏度时典型值为0.7至1.3 dB）
• VSWR绝对衰减（2620-2690 MHz）：1.7至2.1 dB
• 绝对衰减：
  • 2500 MHz：25至32 dB
  • 45 MHz：50至60 dB（RX-TX）
  • 832-862 MHz：26至34 dB（B20TXCA）
  • 1710-1785 MHz：25至33 dB（B3 TXCA）
  • 2500-2570 MHz：37至42 dB（TX）
  • 2570-2600 MHz：1至6 dB（RX+TX/2）
  • 2775-6000 MHz：18至25 dB
  • 2400-2500 MHz：32至42 dB（ISM 2.4G）
  • 4900-5950 MHz：28至36 dB（ISM5G）
  • 7620-7830 MHz：24至31 dB（RX+2TX）
  • 7860-8070 MHz：23至30 dB（3XLO）
  • 10480-10760 MHz：20至30 dB（4XLO）
  • 6000-12750 MHz：15至29 dB
