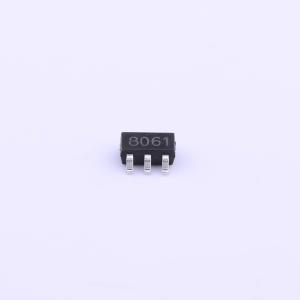

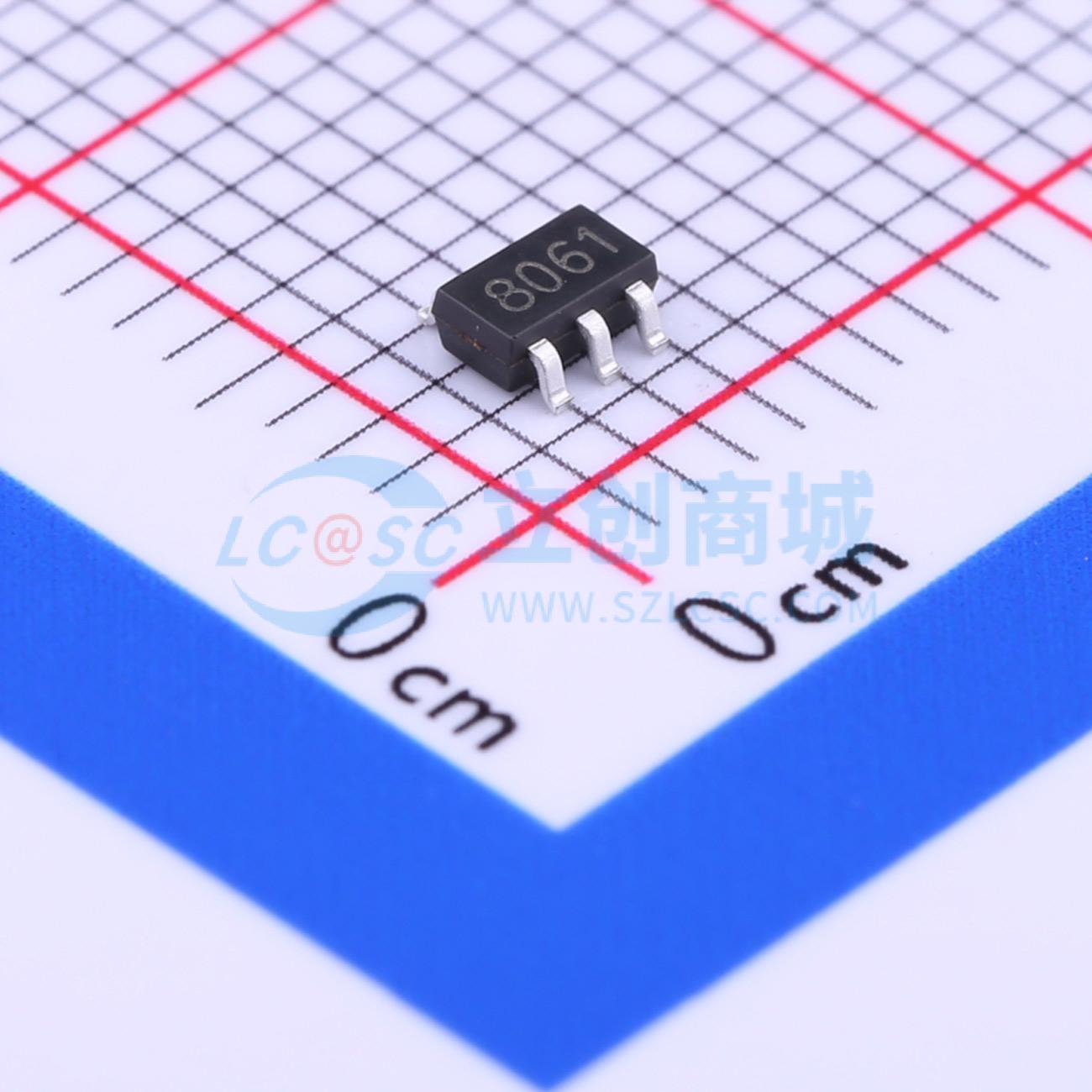

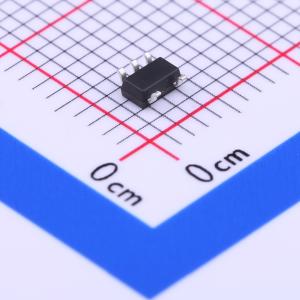

SGM8061XN5/TR
500MHz，轨到轨输出CMOS运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SGM8061（单通道）、SGM8062（双通道）、SGM8063（带关断功能的单通道）是轨到轨输出的电压反馈放大器，使用方便且成本低廉。它们具备通常在电流反馈放大器中才有的带宽和压摆率。所有器件都拥有较宽的输入共模电压范围和输出电压摆幅，使其能够轻松应用于低至2.5V的单电源
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM8061XN5/TR
- 商品编号
- C90963
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 200MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 420V/us | |
| 输入偏置电流(Ib) | 6pA | |
| 输入失调电流(Ios) | 2pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 5.6nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 8.2mA | |
| 输出电流 | 120mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.5V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
SGM8061（单通道）、SGM8062（双通道）和 SGM8063（带关断功能的单通道）是高速运算放大器，可在 2.5V 至 5.5V 单电源下工作。SGM8061/2/3 的最大输入失调电压为 8mV，每个放大器的电源电流低至 8.2mA。SGM8061/2/3 性能出色，具有电流反馈放大器常见的带宽和压摆率。它们展现出 500MHz（G = +1）的宽带宽和 130MHz（G = +1）的 0.1dB 增益平坦度。SGM8061/2/3 提供宽输入共模电压范围和轨到轨输出摆幅。快速的建立时间和低失真使这些运算放大器适用于高速 ADC/DAC。SGM8063 在关断模式下的电源电流为 75μA。这些器件适用于便携式仪器和电池供电系统。单通道 SGM8061 提供绿色 SOT - 23 - 5 和 SOIC - 8 封装。双通道 SGM8062 提供绿色 SOIC - 8 和 MSOP - 8 封装。带关断功能的单通道 SGM8063 提供绿色 SOT - 23 - 6 和 SOIC - 8 封装。它们在 -40°C 至 +125°C 的扩展温度范围内工作。
商品特性
- 高速：-3dB 带宽（G = +1）：500MHz；压摆率：420V/μs；2V 阶跃下至 0.1%的建立时间：16ns
- 出色的视频性能（RL = 150Ω，G = +2）：0.1dB 增益平坦度：80MHz；差分增益：0.015%，差分相位：0.05°
- 输入失调电压：8mV（最大值）
- 轨到轨输出；电源电压范围：2.5V 至 5.5V
- 输入共模电压范围：当 VS = 5V 时，为 -0.2V 至 3.8V
- 低电源电流：每个放大器 8.2mA（典型值）；SGM8063 的关断电流为 75μA
- 工作温度范围：-40°C 至 +125°C
- 小封装：SGM8061 提供绿色 SOT - 23 - 5 和 SOIC - 8 封装；SGM8062 提供绿色 MSOP - 8 和 SOIC - 8 封装；SGM8063 提供绿色 SOT - 23 - 6 和 SOIC - 8 封装
应用领域
- ADC
- DVD
- 滤波器
- 手机
- 成像
