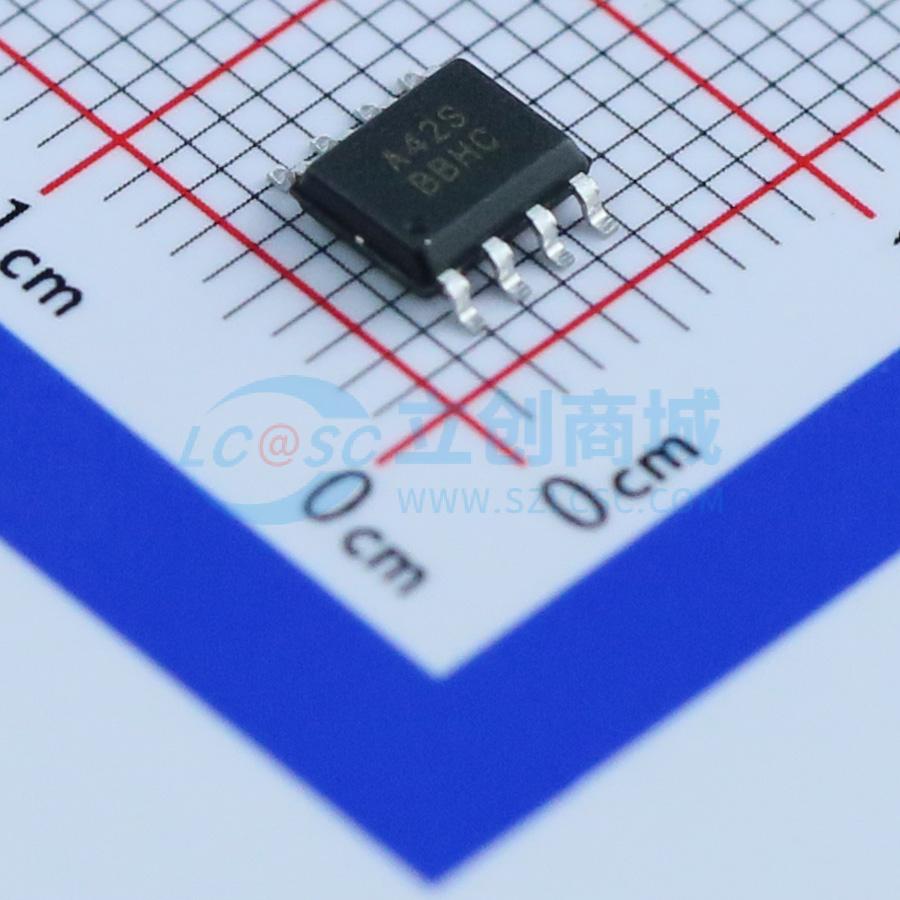

温馨提醒：图片仅供参考，商品以实物为准
LMV358TP-SR
微功耗轨到轨输入/输出运算放大器 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双通道 轨到轨 偏置电流1pA 失调电压100μV 失调电压温漂0.6μV/°C 功耗40μA CMRR/PSRR 110dB/102dB 6V 工业级温度 SOIC-8
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- LMV358TP-SR
- 商品编号
- C89703
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.197克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1.27MHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 600nV/℃ | |
| 压摆率(SR) | 900V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 39nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 40uA | |
| 输出电流 | 45mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.1V~6V |
商品概述
LMV321TP/358TP/324TP 是 CMOS 单运放、双运放和四运放，具有低失调、稳定的高频响应、低功耗、低电源电压以及轨到轨输入和输出的特点。它们采用了 3PEAK 专有的专利设计技术，在所有微功耗 CMOS 放大器中实现了同类最佳性能。 LMV321TP/358TP/324TP 在任何容性负载下均为单位增益稳定，增益带宽积恒定为 1.27MHz，压摆率为 0.9V/μs，每个放大器仅消耗 40μA 的电源电流。模拟微调与校准程序可将输入失调电压降低至 3.5mV 以下。自适应偏置和动态补偿使 LMV321TP/358TP/324TP 对于 1kHz 和 10kHz、2VPP 的信号，“总谐波失真 + 噪声”分别达到 -105dB 和 -90dB。超轨输入和轨到轨输出特性允许将整个电源电压用于信号范围。 这些特性的组合使 LMV321TP/358TP/324TP 在其功率等级的轨到轨输入/输出 CMOS 运算放大器中表现卓越。LMV321TP/358TP/324TP 是电池供电应用的理想选择，因为它们可将电池使用寿命内电源电压变化导致的误差降至最低，即使对于轨到轨输入运算放大器也能保持高共模抑制比。 LMV321TP/358TP/324TP 可用作许多市售运算放大器的经济高效的直接替换产品，以降低功耗并改善输入/输出范围和性能。
商品特性
- 升级至 LMV321/LMV358/LMV324 系列，每个放大器典型静态电流低至 40μA，增益带宽积稳定在 1.27MHz
- 压摆率 0.9V/μs
- 任何容性负载下单位增益稳定
- 失调电压：最大 3.5mV
- 失调电压温度漂移：0.6μV/℃
- 输入偏置电流：典型值 1pA
- 总谐波失真 + 噪声：1kHz 时为 -105dB，10kHz 时为 -90dB
- 共模抑制比/电源抑制比：110dB/102dB
- 超轨输入共模范围
- 输出摆幅典型值可接近每个电源轨 5mV
- 过驱动输入无相位反转
- 无交越失真
- 驱动 2kΩ 阻性负载
- 单电源电压范围 +2.1V 至 +6.0V
- 工作温度范围 -40℃ 至 125℃
- ESD 等级：抗静电能力强，人体模型 8KV、带电器件模型 2KV、机器模型 500V，环保、常用封装类型
应用领域
- 有源滤波器、ASIC 输入或输出放大器
- 传感器接口
- 烟雾/气体/环境传感器
- 便携式仪器和移动设备
- 音频输出
- PCMCIA 卡
- 电池或太阳能供电系统
- 医疗设备
- 压电换能器放大器
