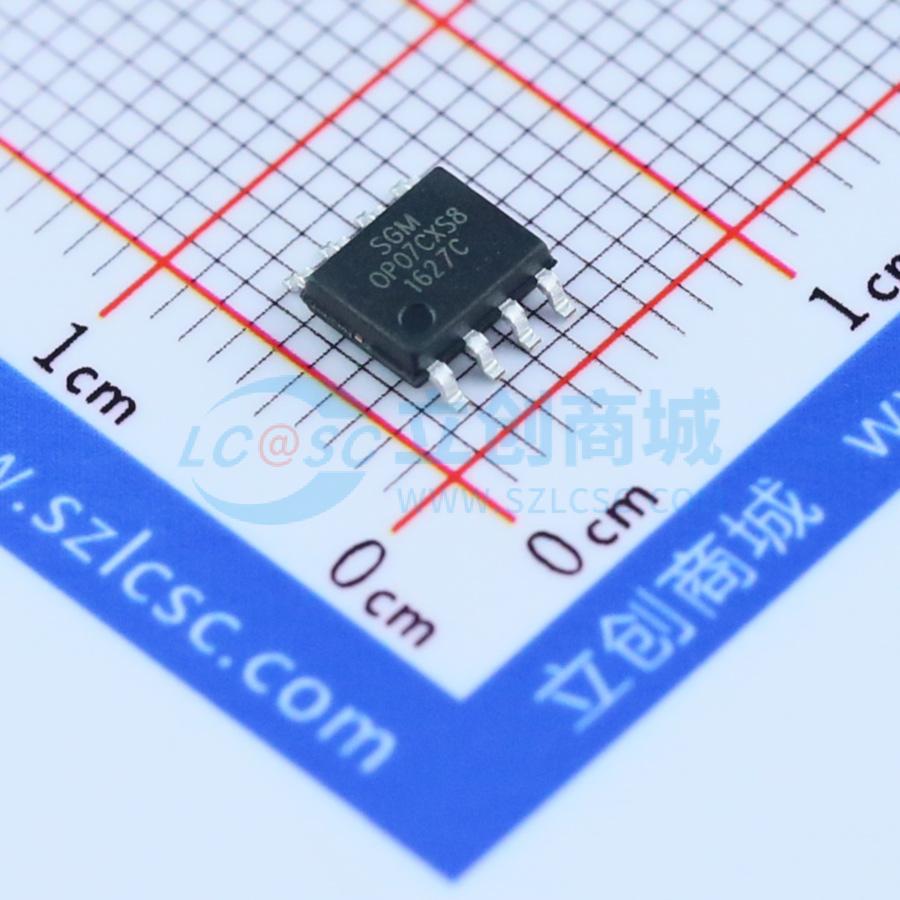

温馨提醒：图片仅供参考，商品以实物为准
SGMOP07CXS8G/TR
600kHz，低噪声、高电压、精密运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SGMOP07C是一款低噪声、低失调电压的高压运算放大器，可应用于广泛的领域。SGMOP07C具有600kHz的高增益带宽积、3V/μs的压摆率，在宽电源电压范围内的静态电流为0.75mA。SGMOP07C专为在低噪声系统中实现最佳性能而设计，能够在驱动重负载时提供轨到轨输出摆幅
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGMOP07CXS8G/TR
- 商品编号
- C89712
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.141111克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 600kHz | |
| 输入偏置电流(Ib) | 1nA | |
| 输入失调电压(Vos) | 35uV | |
| 共模抑制比(CMRR) | 140dB | |
| 压摆率(SR) | 3V/us | |
| 输出电流 | 34mA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 300nV/℃ | |
| 静态电流(Iq) | 750uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 3.6V~36V | |
| 双电源(Vee ~ Vcc) | -18V~-1.8V；1.8V~18V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 8.5nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 1nA |
商品概述
SGMOP07C是一款低噪声、低失调电压和高电压运算放大器，可应用于广泛的领域。在宽电源电压范围内，SGMOP07C的增益带宽积高达600kHz，压摆率为3V/μs，静态电流为0.75mA。 SGMOP07C专为在低噪声系统中实现最佳性能而设计，能够在重载情况下实现轨到轨输出摆幅。 单通道SGMOP07C采用环保型SOIC - 8封装，工作温度范围扩展至 - 40°C至 + 125°C。
商品特性
- 轨到轨输出
- 低偏置电流：±1nA（典型值）
- 高开环增益：在Vs = ±15V时为130dB
- 高电源抑制比：135dB
- 增益带宽积：600kHz
- 低噪声：在1kHz时为8.5nV/√Hz
- 电源电压范围：3.6V至36V或±1.8V至±18V
- 输入共模电压范围：(-Vs)+1.5V至(+Vs)-2V
- 低静态电流：0.75mA（典型值）
- 工作温度范围： - 40°C至 + 125°C
- 采用环保型SOIC - 8封装
应用领域
- 传感器
- 音频
- 有源滤波器
- A/D转换器
- 通信
- 测试设备
- 蜂窝电话和无绳电话
- 笔记本电脑和个人数字助理
- 光电二极管放大
