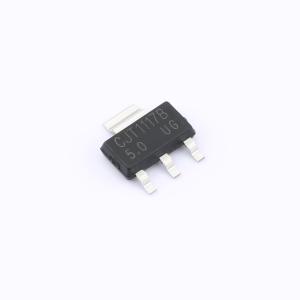

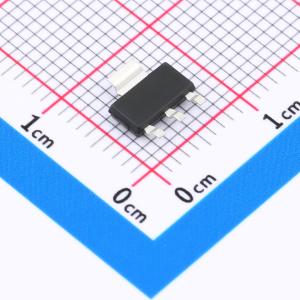

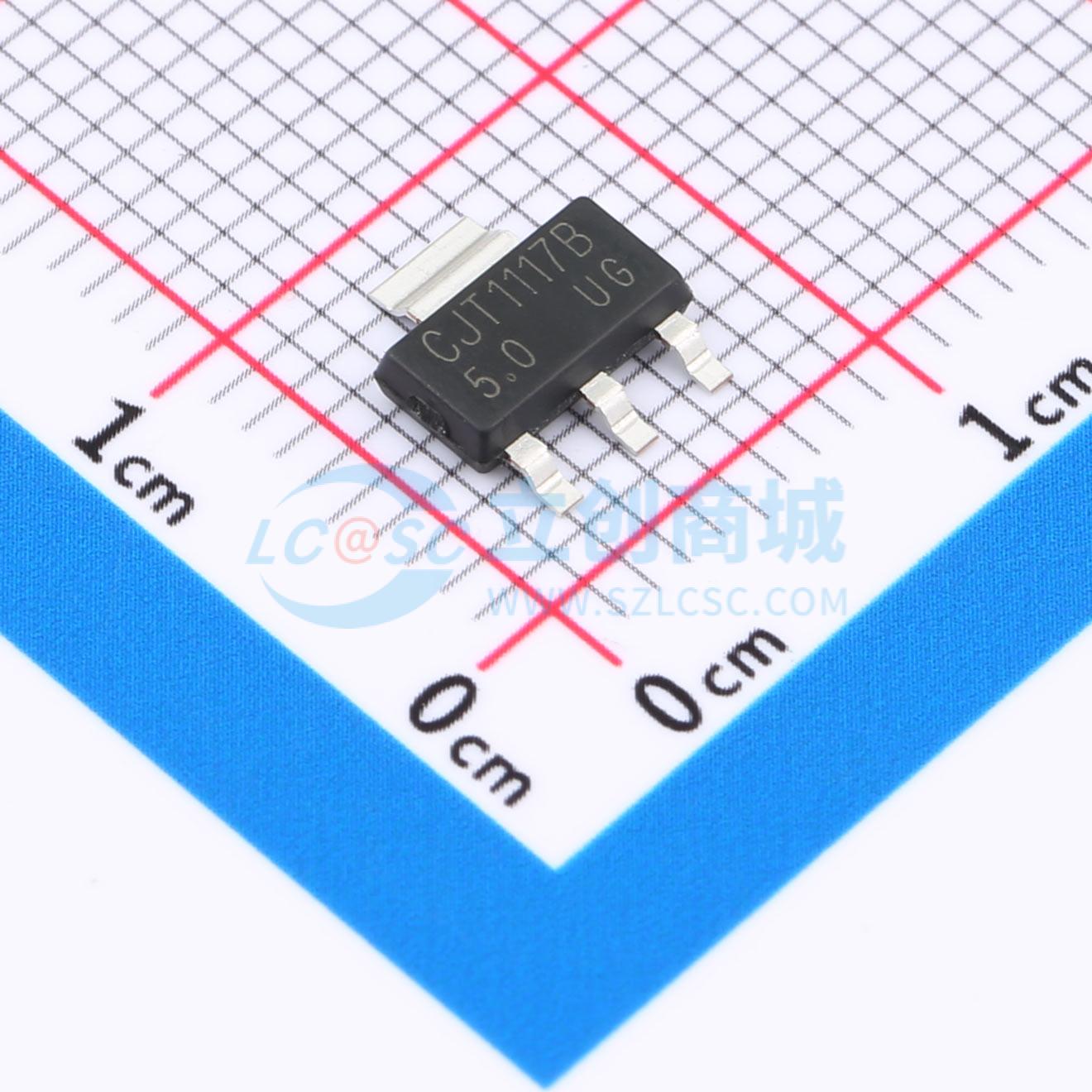

CJT1117B-5.0

输入15V 输出5V 1A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一系列低压降三端稳压器，在1A输出电流时压降为1.15V（典型值）。提供限流和热关断功能，其电路包括一个微调带隙基准，以确保输出电压精度在1.5%以内。限流经过微调，以确保指定的输出电流和受控的短路电流。片上热关断功能可防止任何过载和环境温度组合导致的结温过高。有一个可调版本，只需2个外部电阻即可提供1.25V至5V的输出电压。
品牌名称: CJ(江苏长电/长晶)
商品型号: CJT1117B-5.0
商品编号: C89273
商品封装: SOT-223
包装方式: 编带
商品毛重: 0.243克(g)

商品参数

商品概述

CJT1117B-XXX 是一系列低压差三端稳压器，在 1A 输出电流时，压差为 1.15V（典型值）。 CJT1117B-XXX 系列具备限流和热关断功能。其电路包含一个经过微调的带隙基准源，以确保输出电压精度在 1.5% 以内。限流功能经过微调，以保证指定的输出电流和可控的短路电流。片上热关断功能可防止因过载和环境温度共同作用导致结温过高。 CJT1117B-XXX 有可调版本，仅需 2 个外部电阻即可提供 1.25V 至 5V 的输出电压。

商品特性

低压差：在 1A 输出电流时为 1.15V（典型值）
微调限流功能
片上热关断
三端可调或固定输出 1.25V、1.8V、2.5V、3.3V、5V
工作结温：-40℃ 至 125℃

应用领域

电脑主板
LCD 显示器
显卡
DVD 播放器
网卡/交换机
电信调制解调器
ADSL 调制解调器
打印机及其他外围设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	15V
	输出电压	5V
	输出电流	1A
	电源纹波抑制比(PSRR)	75dB
	压差	1.3V@(1A)

	属性	参数值
	静态电流(Iq)	10mA
	噪声	0.003%Vout
	特性	短路保护；过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
