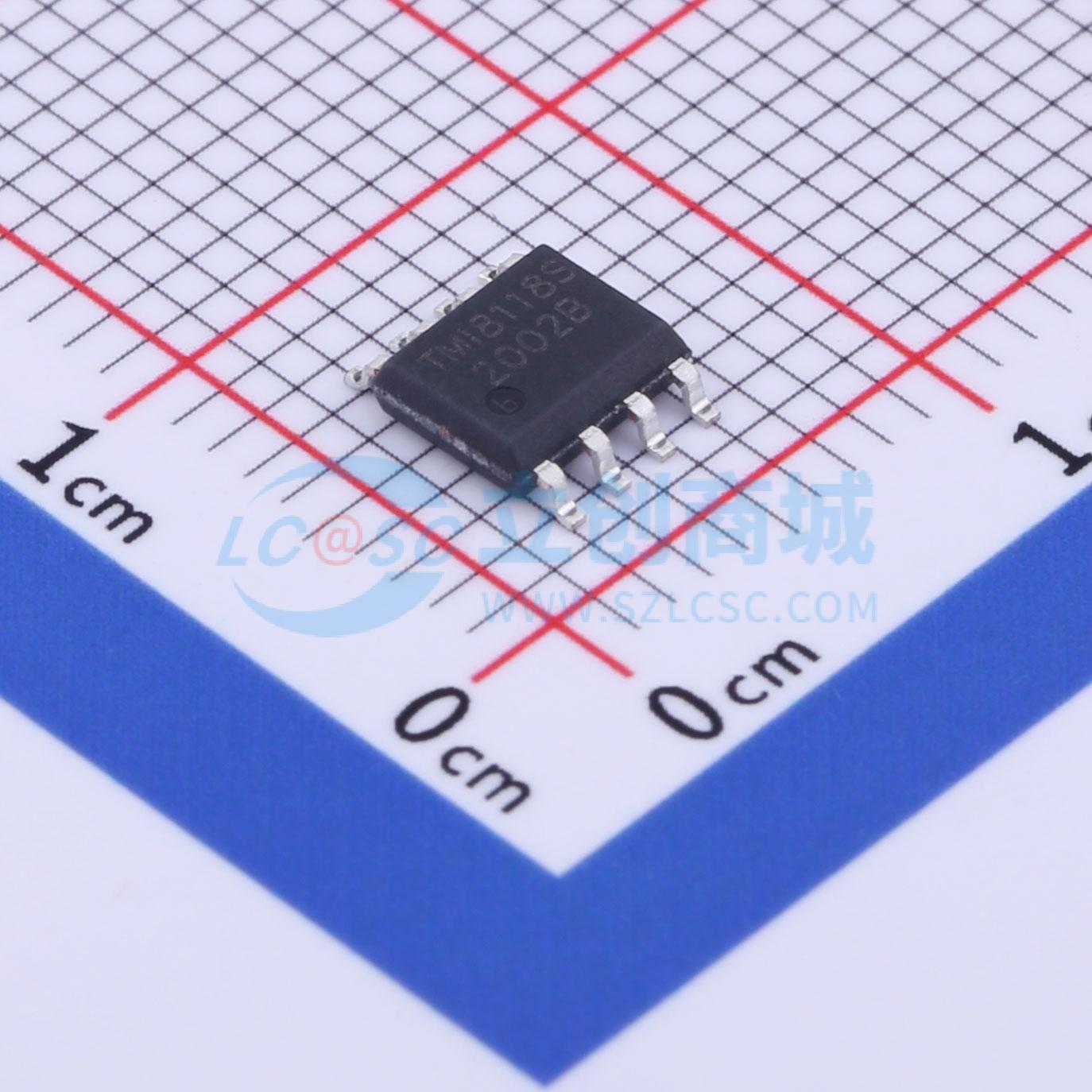

TMI8118S

马达驱动IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMI8118/8118S 是一款为低输入电压下工作的系统而设计的直流电机驱动集成电路，单通道低导通电阻。具备电机正转/反转/停止/刹车四个功能； TMI8118/8118S 内置温度保护功能，当芯片温度急剧升高，内部电路关断内置的功率开关管，切断负载电流。 TMI8118S 的封装形式是SOP8，TMI8118的封装形式是SOT23-6，符合ROHS 规范，引脚框架100%无铅。
品牌名称: TMI(拓尔微)
商品型号: TMI8118S
商品编号: C842821
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.115克(g)

商品参数

商品概述

TMI8118/8118S 是一款为低输入电压下工作的系统而设计的直流电机驱动集成电路，单通道低导通电阻。具备电机正转/反转/停止/刹车四个功能； TMI8118/8118S 内置温度保护功能，当芯片温度急剧升高，内部电路关断内置的功率开关管，切断负载电流。 TMI8118S 的封装形式是SOP8，TMI8118的封装形式是SOT23-6，符合ROHS 规范，引脚框架100%无铅。

商品特性

工作电压范围：1.6V - 7.2V
极低的待机电流，0.1μA typ.
低RDS(ON)电阻：0.53Ω SOP8 封装，TMI8118S 0.55Ω SOT23-6 封装，TMI8118
集成过热保护功能
封装：SOP8 (TMI8118S) SOT23-6 (TMI8118)

应用领域

电动玩具
智能锁、挂锁
车载夹
直流有刷电机驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	输出电流	-
	峰值电流	2A

	属性	参数值
	工作电压	1.6V~7.2V
	导通电阻	530mΩ
	静态电流(Iq)	100nA
	工作温度	-30℃~+85℃
