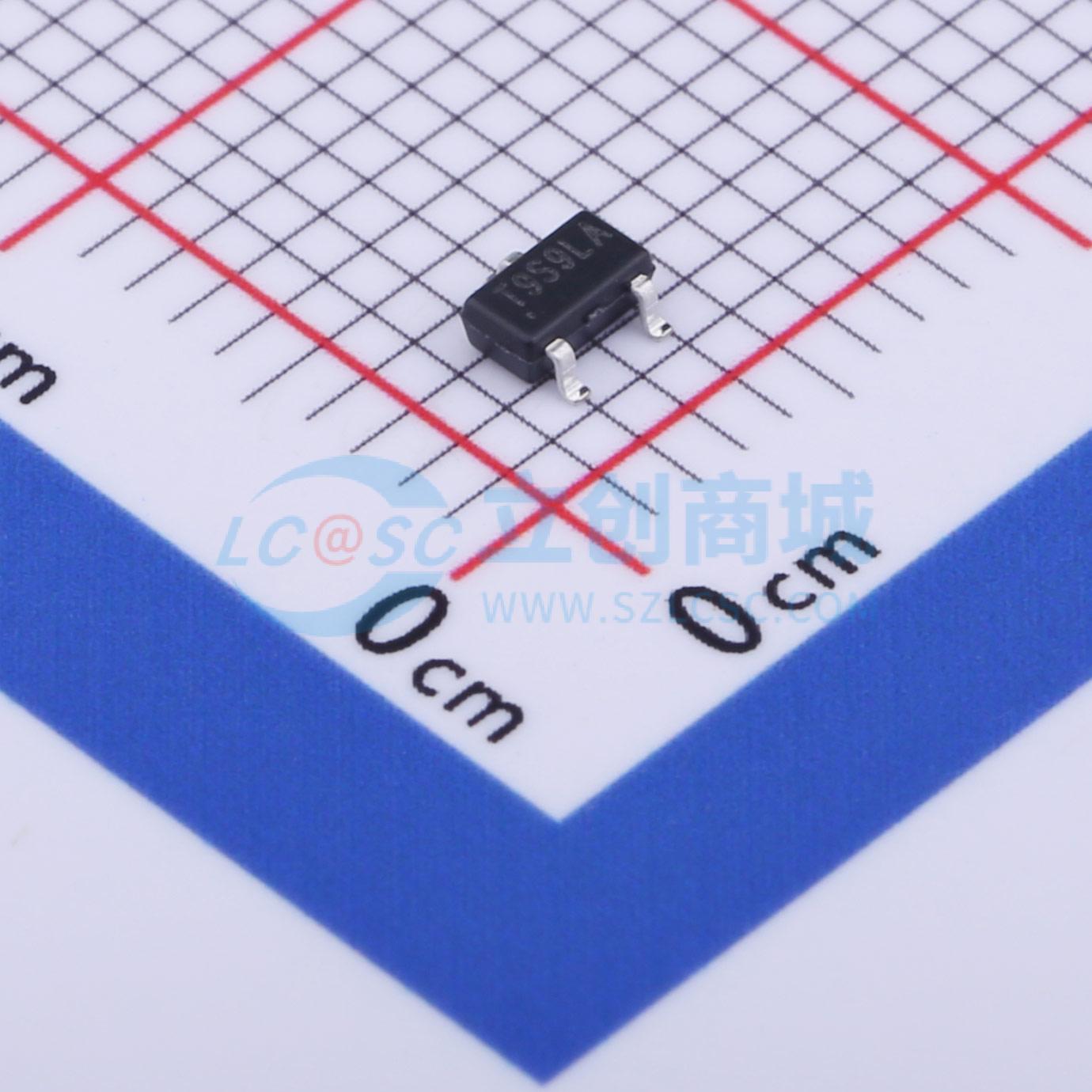

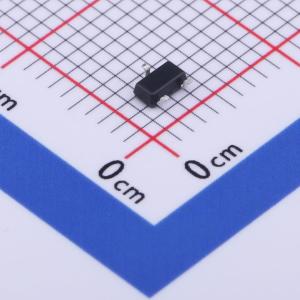

温馨提醒：图片仅供参考，商品以实物为准

TMI6809-293

低Iq电源电压监控器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMI6809系列器件是低静态电流（Iq）的电源电压监控器，用于监测微处理器和数字控制系统中的单路电压。当VCC电源电压降至复位阈值电压以下时，TMI6809会提供一个低电平有效的复位信号。当VCC电源电压升至阈值电压加上迟滞电压以上时，经过240ms（典型值）的复位延迟时间后，复位输出变为高电平
品牌名称: TMI(拓尔微)
商品型号: TMI6809-293
商品编号: C842823
商品封装: SOT-23-3
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

TMI6809系列器件是低静态电流（Iq）的电源电压监控器，用于监测微处理器和数字控制系统中使用的单电压。当VCC电源电压降至复位阈值电压以下时，TMI6809会提供一个低电平有效的复位信号。当VCC电源电压升至阈值电压加上迟滞电压以上时，经过240ms（典型值）的复位延迟时间后，复位输出变为高电平。 TMI6809系列适用于监测3V、3.3V和5V电源电压。典型值为5μA的低电源电流使TMI6809系列器件非常适合用于便携式电池供电系统应用，并且它们采用3引脚SOT23 - 3封装。

商品特性

工作电源电压：1.0V至5.5V
复位阈值精度：±2%
低静态电流：5μA（典型值）
推挽式低电平有效复位输出
240ms上电复位延迟
3引脚SOT23 - 3封装

应用领域

数字电视机顶盒
便携式设备微处理器系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	推挽
	工作电压	1V~5.5V
	复位有效电平	低电平有效
	阈值电压	2.93V

	属性	参数值
	受监控电压数	1
	手动复位	无
	看门狗定时器	无
	复位超时	240ms
	工作温度	-40℃~+125℃@(Tj)
	静态电流(Iq)	5uA
