温馨提醒：图片仅供参考，商品以实物为准

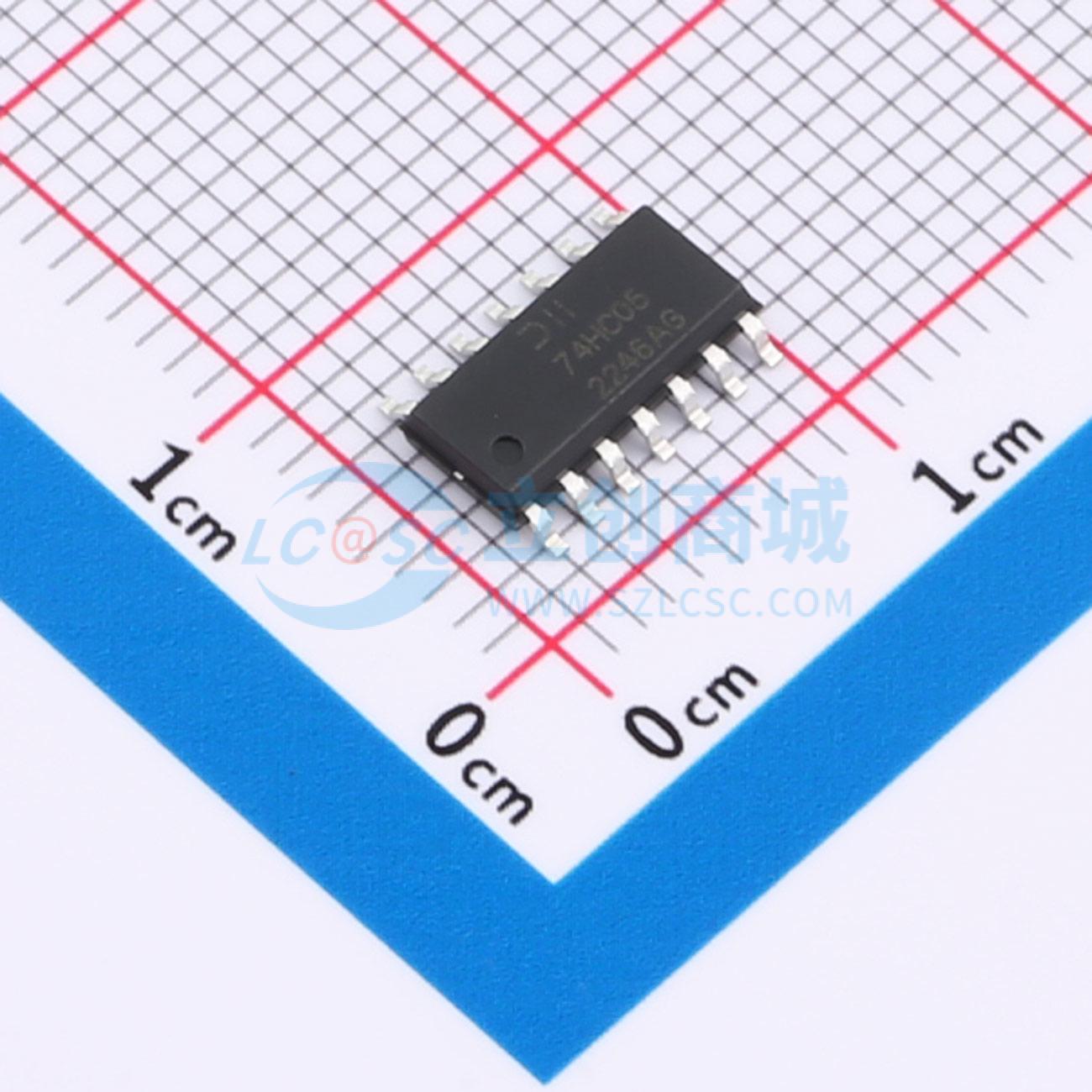

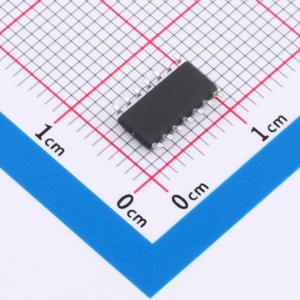

74HC05S14-13
带开漏输出的六反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74HC05 提供六个带漏极开路输出的独立反相器。该器件设计用于 2.0V 至 6V 的电源电压范围。
- 品牌名称
- DIODES(美台)
- 商品型号
- 74HC05S14-13
- 商品编号
- C842424
- 商品封装
- SO-14
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 20uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | - | |
| 低电平范围(VOL) | 440mV | |
| 传播延迟(tpd) | 15ns@6V,50pF | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ |
