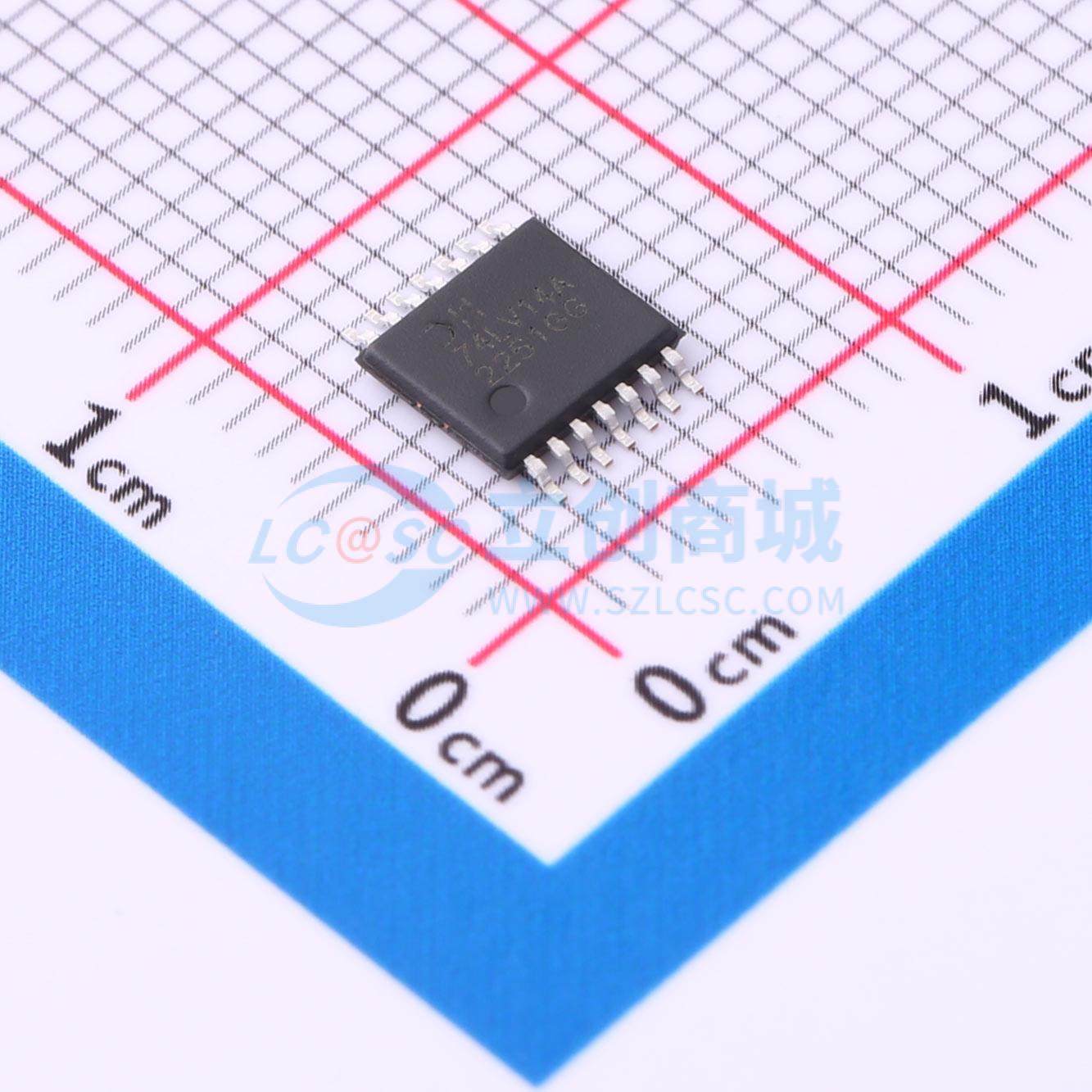

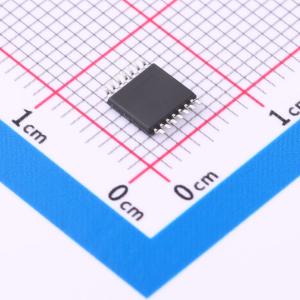

74LV14AT14-13
带施密特触发器输入的六反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74LV14A提供六个独立的施密特触发器输入反相器，具有标准推挽输出。该器件设计用于2.0V至5.5V的电源电压范围。其输入可承受5.5V电压，允许该器件在混合电压环境中使用
- 品牌名称
- DIODES(美台)
- 商品型号
- 74LV14AT14-13
- 商品编号
- C842477
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.124克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 20uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 12mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.75V~3.5V | |
| 输入低电平(VIL) | 750mV~1.5V | |
| 输出高电平(VOH) | 3.8V | |
| 低电平范围(VOL) | 550mV | |
| 传播延迟(tpd) | 10.6ns@5V,50pF | |
| 系列 | 74LV | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 |
