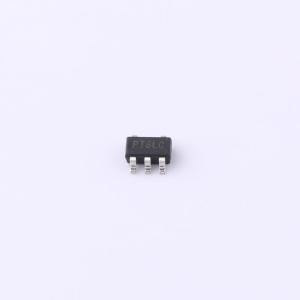

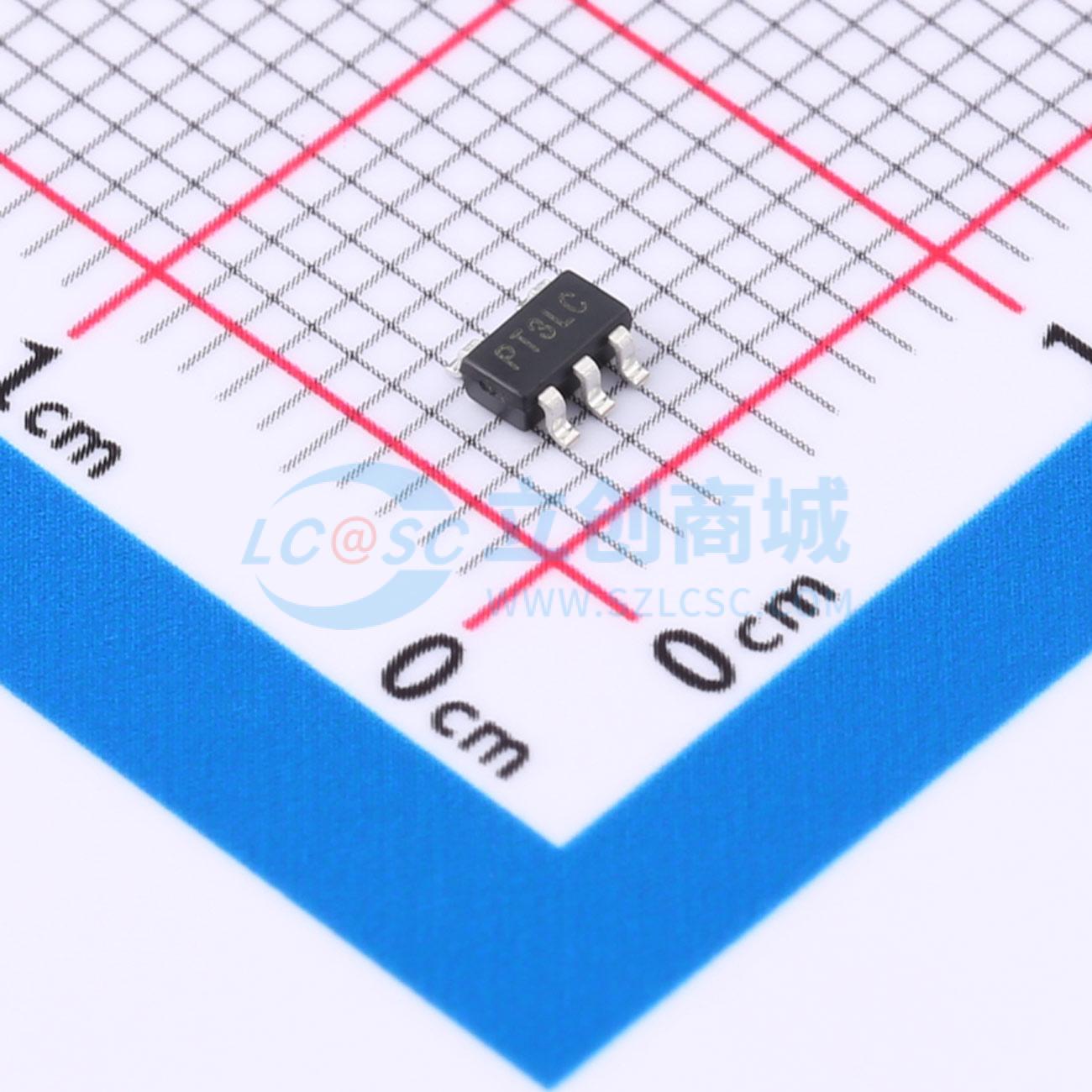

74LVCE1G02W5-7
单路，二输入，正或非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74LVCE1G02 是一款单路 2 输入正或非门，具有标准图腾柱输出。该器件设计用于 1.4V 至 5V 的电源电压范围。
- 品牌名称
- DIODES(美台)
- 商品型号
- 74LVCE1G02W5-7
- 商品编号
- C842482
- 商品封装
- SOT-25-5
- 包装方式
- 编带
- 商品毛重
- 0.068克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 1 | |
| 工作电压 | 1.4V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV~800mV | |
| 输出高电平(VOH) | 1.05V；1.9V；2.4V；1.2V；3.8V | |
| 输出低电平(VOL) | 550mV；400mV；300mV；450mV | |
| 系列 | 74LVCE系列 | |
| 传播延迟(tpd) | 3.6ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
应用领域
- 电压电平转换
- 通用逻辑
- 个人电脑、网络设备、笔记本电脑、上网本、PDA
- 计算机外设、硬盘驱动器、CD/DVD-ROM
- 电视、DVD播放机、数字视频录像机、机顶盒
- 手机、个人导航/GPS设备
- MP3播放器、相机、摄像机
