温馨提醒：图片仅供参考，商品以实物为准

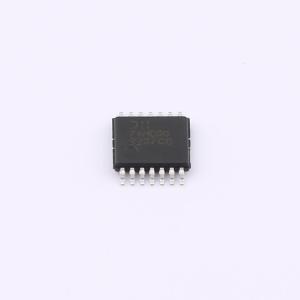

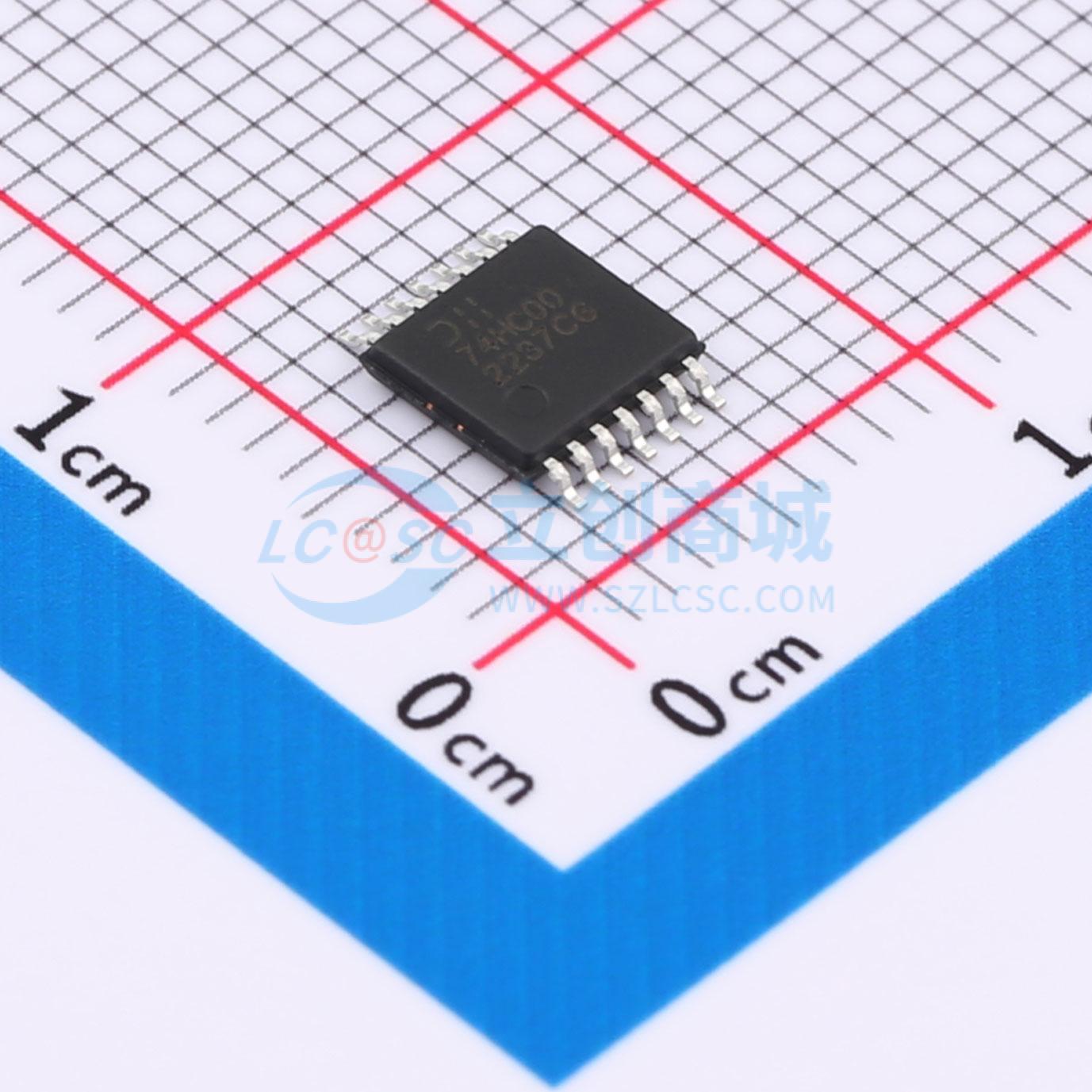

74HC00T14-13
四组 2 输入与非门
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 74HC00 提供四个独立的 2 输入与非门，具备标准推挽输出。该器件设计的电源电压范围为 2.0V 至 6V。
- 品牌名称
- DIODES(美台)
- 商品型号
- 74HC00T14-13
- 商品编号
- C842429
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 20uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 5.9V；1.9V；4.4V | |
| 输出低电平(VOL) | 100mV；330mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 15ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
应用领域
- 通用逻辑
- 广泛的产品，如：
- PCs
- Networking
- Notebooks
- Netbooks
- 计算机外围设备
- 硬盘驱动器
- CD/DVD ROM
- TV
- DVD
- DVR
- Set Top Box
