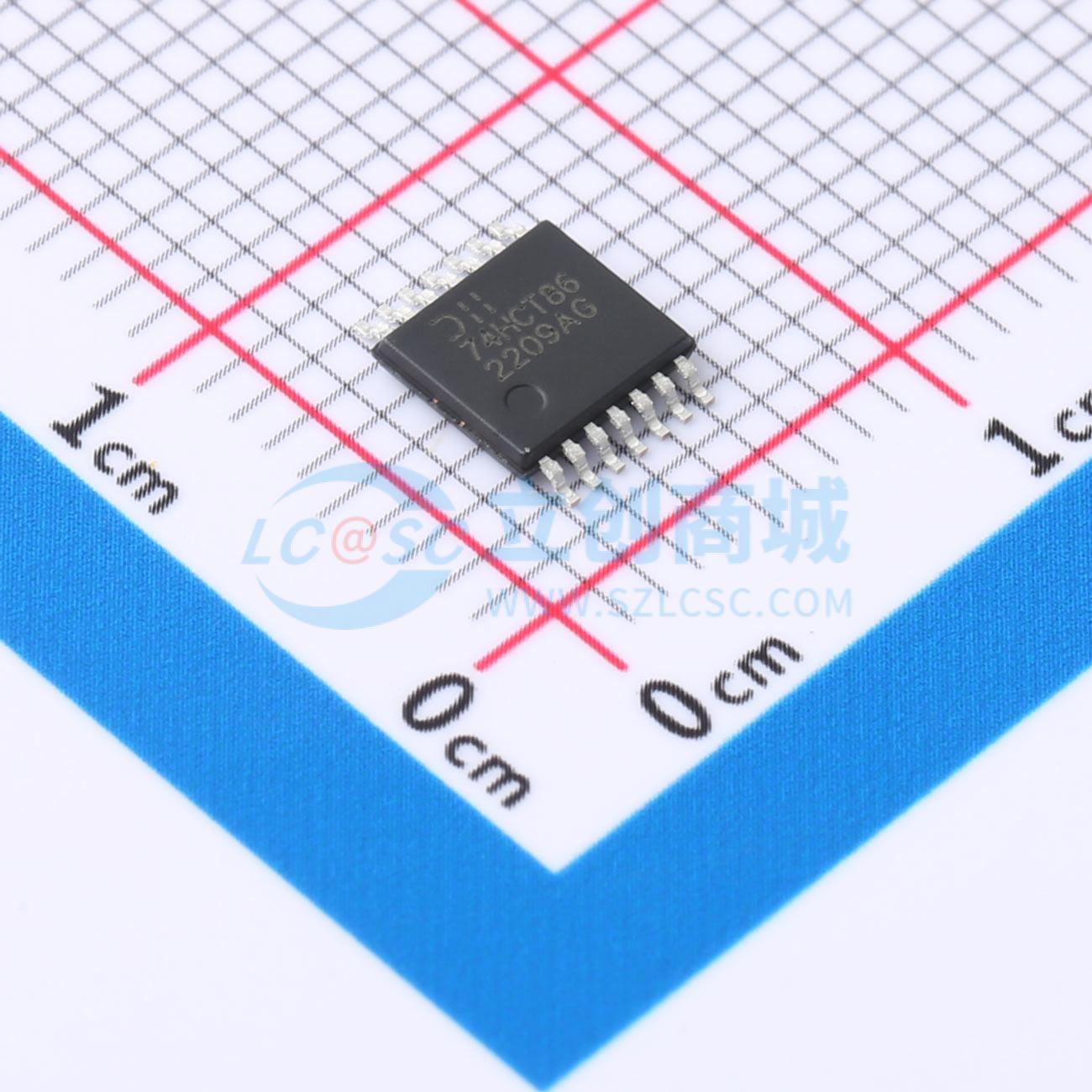

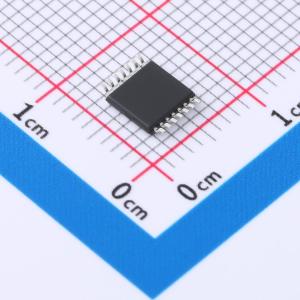

74HCT86T14-13
四路2输入异或门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74HCT86 提供四个独立的 2 输入异或门，具有标准推挽输出。该器件设计用于 4.5V 至 5.5V 的电源电压范围。这些门实现布尔函数：
- 品牌名称
- DIODES(美台)
- 商品型号
- 74HCT86T14-13
- 商品编号
- C842458
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.124克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 通道数 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 20uA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 3.84V；4.4V | |
| 输出低电平(VOL) | 100mV；330mV | |
| 系列 | 74HCT系列 | |
| 传播延迟(tpd) | 32ns@4.5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
应用领域
- 通用逻辑
- 广泛的产品系列如：PC、网络设备、笔记本电脑、上网本
- 计算机外设、硬盘、CD/DVD-ROM
- 电视、DVD播放器、数字视频录像机、机顶盒
