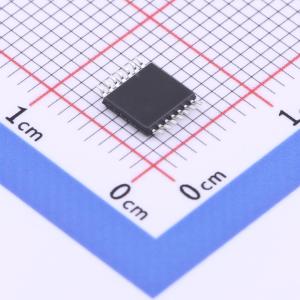

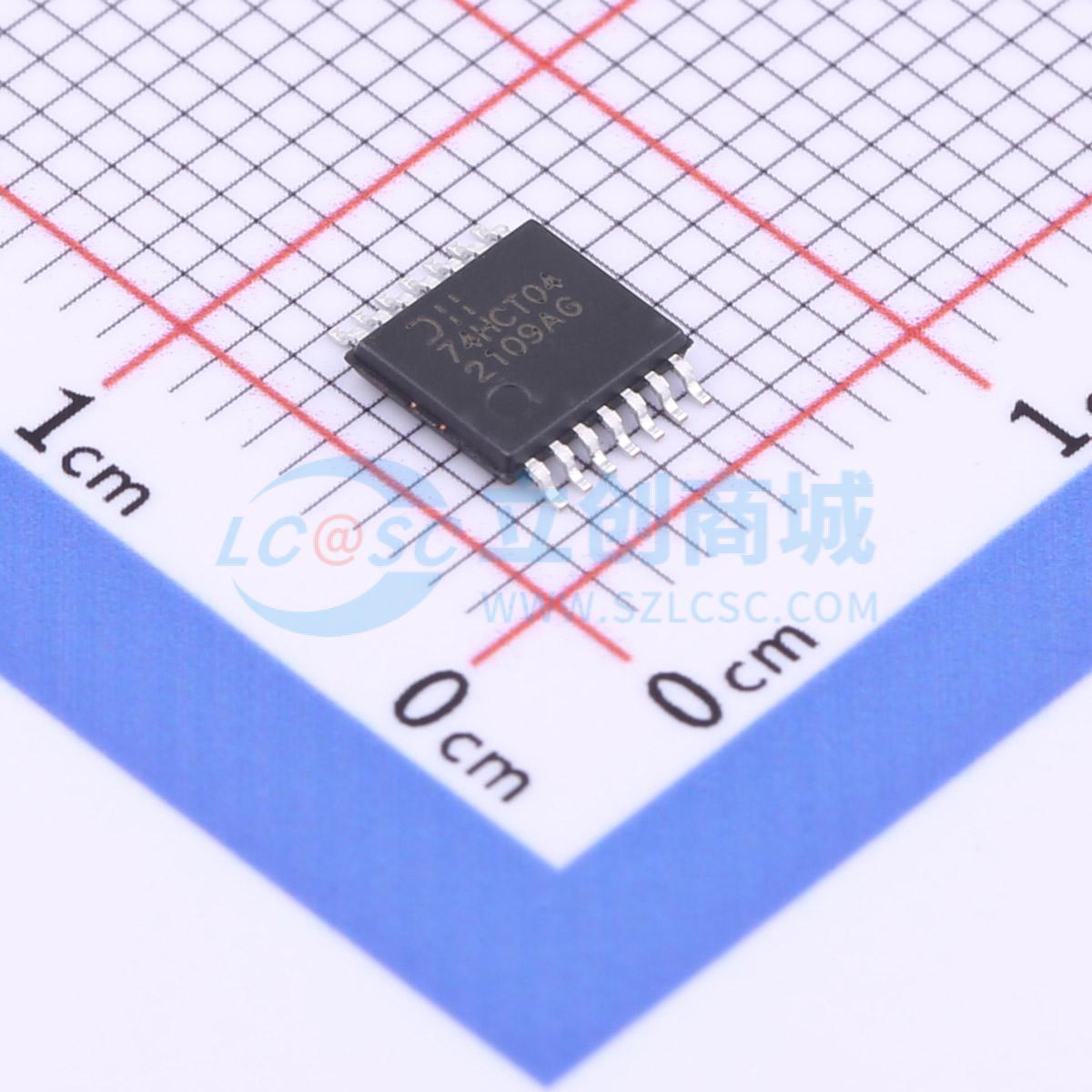

温馨提醒：图片仅供参考，商品以实物为准
74HCT04T14-13
六通道反相器，引脚与低功耗肖特基兼容，输入与TTL电压电平兼容，CMOS低功耗，所有输入具备施密特触发功能
- 品牌名称
- DIODES(美台)
- 商品型号
- 74HCT04T14-13
- 商品编号
- C842452
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 20uA | |
| 通道数 | 1 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 4mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 4.4V；3.7V；3.8V | |
| 低电平范围(VOL) | 400mV；100mV；330mV | |
| 传播延迟(tpd) | 22ns@4.5V,50pF | |
| 系列 | 74HCT | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能 |
应用领域
- 通用逻辑应用
- 多种产品包括：
- 台式机、网络设备、笔记本电脑、上网本
- 计算机外设、硬盘、CD/DVD光驱
- 电视、DVD、DVR、机顶盒
