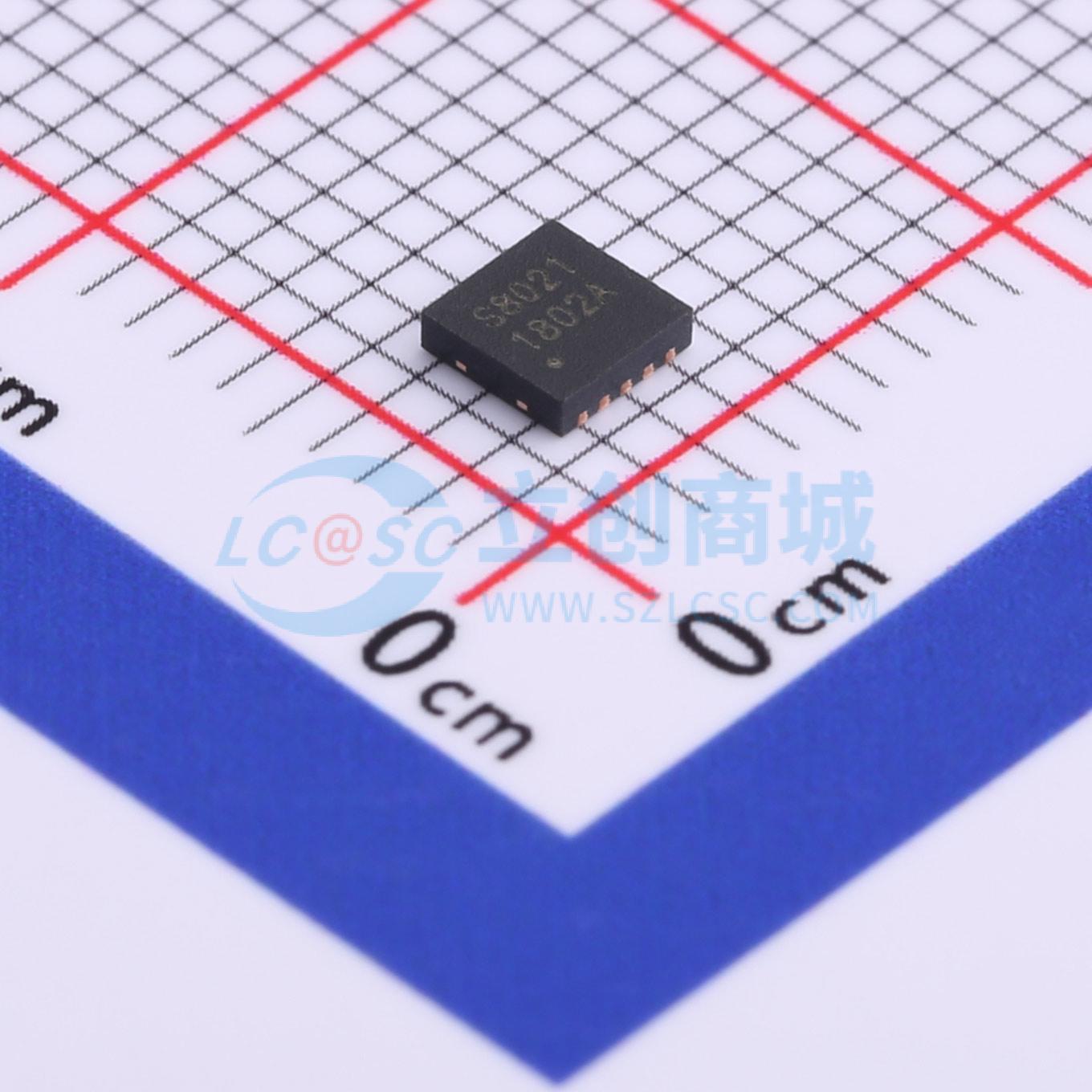

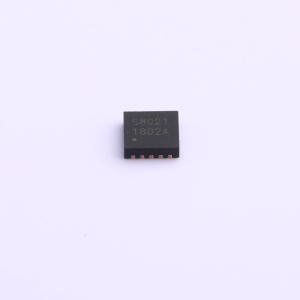

温馨提醒：图片仅供参考，商品以实物为准
STI8021
1.5MHz双路1.2A同步降压转换器 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- STI8021是一款1.5MHz固定频率、双路高效率同步降压转换器,适用于便携设备,支持高达1.2A的输出电流,输入电压范围为2.3V至6V,输出电压低至0.6V。
- 品牌名称
- TMI(拓尔微)
- 商品型号
- STI8021
- 商品编号
- C840565
- 商品封装
- DFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.116728克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 1.2A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
STI8021是一款1.5MHz恒定频率电流模式的双路高效PWM降压转换器。它非常适合需要高电流的便携式设备，每个通道可从单节锂离子电池提供高达1.2A的电流，在峰值负载条件下仍能实现超过90%的效率。STI8021还能以100%占空比运行，实现低压差操作，延长便携式系统的电池续航时间；轻载操作时，可为对噪声敏感的应用提供极低的输出纹波。STI8021可在2.5V至5.5V的输入电压下，每个通道提供高达1.2A的输出负载电流，输出电压可低至0.6V。高开关频率在降低开关损耗的同时，还能减小外部元件的尺寸。内部斜率补偿设置使该器件能够使用较小的电感值，以优化尺寸并实现高效运行。STI8021有可调输出（0.6V至输入电压）可选。该器件采用无铅DFN3*3-10封装，工作温度范围为-40℃至+85℃。其工作模式、PWM控制和PFM模式切换控制，可在更宽的负载范围内实现高效率。
商品特性
- 高效率：高达96%
- 1.5MHz恒定频率运行
- 1.2A输出电流
- 无需肖特基二极管
- 2.3V至6V输入电压范围
- 输出电压低至0.6V
- 轻载时采用PFM实现高效率
- 压差操作时100%占空比
- 低静态电流：40μA
- 短路保护
- 热故障保护
- 浪涌电流限制和软启动
- 输入过压保护（OVP）
- 关断电流<1μA
应用领域
- 蜂窝电话和智能手机
- 无线和DSL调制解调器
- 个人数字助理（PDA）
- 便携式仪器
- 数码相机和摄像机
- PC卡
