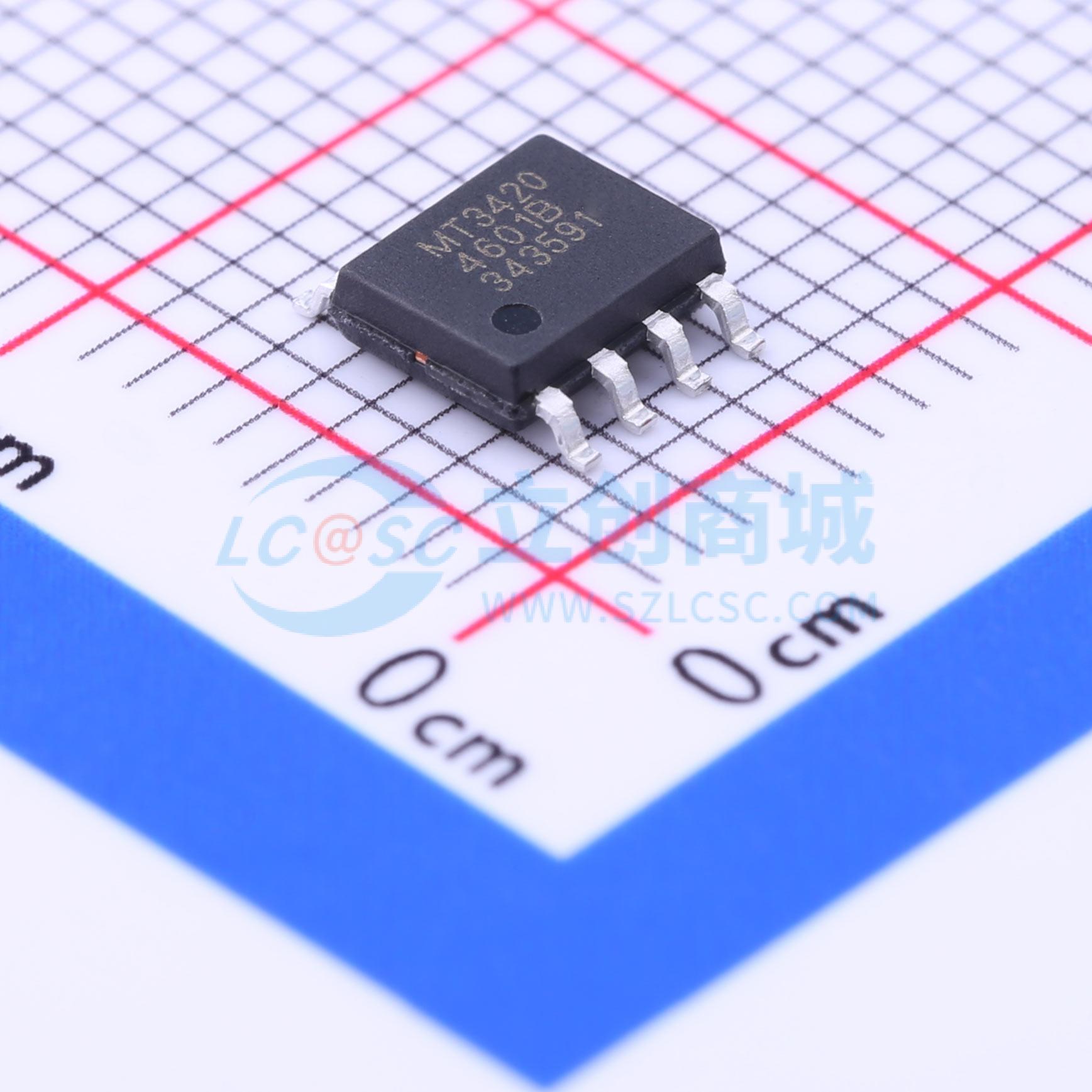

温馨提醒：图片仅供参考，商品以实物为准

MT3420SP

高效率同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MT3420SP是一款1.5MHz固定频率、电流模式的同步降压转换器,适用于便携设备,最高效率可达96%,支持2A输出电流,输入电压范围为2.3V至6V,输出电压可低至0.6V。该器件具有轻载高效模式（PFM）和低静态电流（40uA）,支持100%占空比低dropout操作,适用于单节锂离子电池供电的便携系统。
品牌名称: 西安航天民芯
商品型号: MT3420SP
商品编号: C88265
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.199克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

MT3420SP 是一个1.5MHz恒定频率、电流模式的降压转换器。它非常适合需要从单节锂离子电池提供高达2A大电流的便携式设备，同时在峰值负载条件下仍能实现超过90%的效率。MT3420SP还可以以100%的占空比运行，以实现低压差操作，从而延长便携式系统的电池寿命，而在轻负载操作下则提供了非常低的输出纹波，适用于对噪声敏感的应用。MT3420SP可以从2.3V至6V的输入电压中提供高达2A的输出负载电流，并且输出电压可以调节到低至0.6V。高开关频率减少了外部元件的尺寸，同时保持较低的开关损耗。内部斜率补偿设置允许设备使用较小的电感值来优化尺寸并提供高效的运行。该设备采用无铅SOP8封装，在-40°C至+85°C温度范围内工作。

此设备提供了两种操作模式，PWM控制和PFM模式切换控制，这使得在更宽的负载范围内都能保持高效率。

商品特性

高效率：高达96%
1.5MHz恒定频率工作
2A输出电流
无需肖特基二极管
2.3V至6V输入电压范围
输出电压低至0.6V
轻负载下高效率的PFM模式
失压操作时100%占空比
低静态电流：40μA
短路保护
热故障保护
涌电流限制和软启动
关断电流<1μA
SOP8封装

应用领域

手机和智能手机
无线和DSL调制解调器
PDA
便携式仪器
数码静止和视频相机
PC卡

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.3V~6V
	输出电压	600mV~6V
	输出电流	2A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
