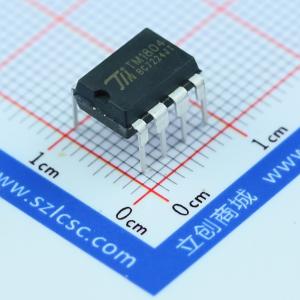

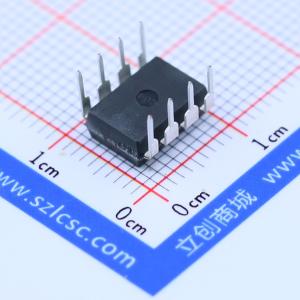

TM1804
TM1804
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TM1804 RGB LED驱动芯片
- 品牌名称
- TM(天微)
- 商品型号
- TM1804
- 商品编号
- C88266
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.82克(g)
商品参数
参数完善中
商品概述
TM1804是三通道LED（发光二极管）驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED高压驱动等电路，VDD内带5V稳压管。通过外围MCU控制实现该芯片的单独辉度、级联控制实现户外大屏的彩色点阵发光控制。本产品性能优良，质量可靠。
商品特性
- 采用高压功率CMOS工艺
- 输出端口耐压24V
- VDD内部集成5V稳压管
- VDD串接电阻，工作电压支持6V~24V
- 辉度调节电路，256级辉度可调，低亮度时等效1024级
- 单线串行级联接口
- 振荡方式：内置RC振荡并根据数据线上信号进行时钟同步，在接收完本单元的数据后能自动将后续数据整形后通过数据输出端发送至下级，信号不随级联变远而出现失真或衰减
- 内置上电复位电路
- PWM控制端能够实现256级调节，扫描频率不低于400Hz
- 能通过一根信号线完成数据的接收与解码
- 当刷新速率为30帧/s时，级联点数低速模式下不小于512点，高速模式下不小于1024点
- 数据发送速度可为400Kbps或800Kbps两种模式
- 封装形式：SOP8、DIP8
