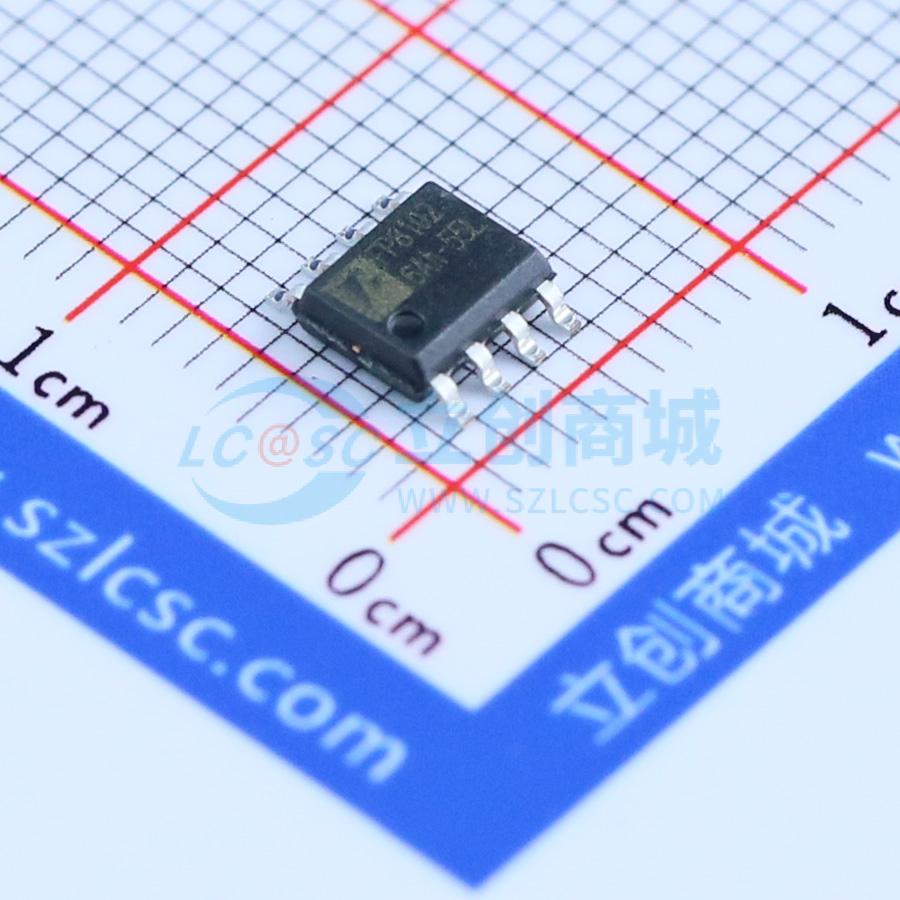

温馨提醒：图片仅供参考，商品以实物为准
FP8102XR-G1
1A线性锂离子电池充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FP8102是一款采用散热焊盘外露SOP8封装的独立线性锂离子电池充电器。FP8102只需极少的外部元件，非常适合广泛的便携式应用。充电电流可通过一个外部电阻进行编程
- 商品型号
- FP8102XR-G1
- 商品编号
- C88310
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.35V~5.5V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 55uA |
商品概述
FP8102是一款采用外露焊盘SOP8封装的独立线性锂离子电池充电器。只需少量外部元件，FP8102非常适合广泛的便携式应用。充电电流可通过外部电阻进行编程。在待机模式下，电源电流将降至约55μA。其他特性包括欠压锁定（UVLO）、自动再充电、充电状态指示和热调节。
商品特性
- 单节锂离子电池独立线性充电器
- 无需外部MOSFET、检测电阻或隔离二极管
- 高达1A的可编程充电电流
- 预设充电电压，精度±1%
- 自动再充电
- 2.9V涓流充电电压
- C/10充电终止
- 55μA待机电源电流
- 用于无电池和充电失败显示的充电状态指示
- 软启动以限制浪涌电流
- 热保护
应用领域
- 便携式信息设备
- 充电座
- 手机和个人数字助理（PDA）
- 手持电脑
