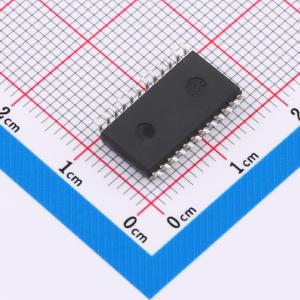

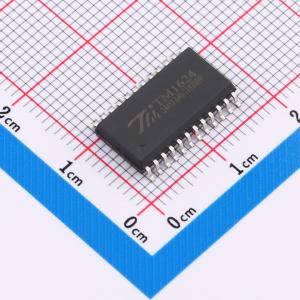

温馨提醒：图片仅供参考，商品以实物为准
TM1624
LED驱动控制专用电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TM1624 是LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU 数字接口、数据锁存器、LED 高压驱动等电路。本产品性能优良，质量可靠。采用SOP24的封装形式。
- 品牌名称
- TM(天微)
- 商品型号
- TM1624
- 商品编号
- C87033
- 商品封装
- SOIC-24-300mil
- 包装方式
- 管装
- 商品毛重
- 1.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 11段x7位；14段x4位；12段x6位；13段x5位 | |
| 时钟频率(fc) | 1MHz |
| 属性 | 参数值 | |
|---|---|---|
| 其他特性 | 共阳极；共阴极；辉光可调 | |
| 工作温度 | -40℃~+80℃ | |
| 耗散功率(Pd) | 400mW |
商品概述
TM1624 是LED（发光二极管显示）驱动控制专用电路，内部集成有MCU 数字接口、数据锁存器、LED 高压驱动等电路。本产品性能优良，质量可靠。主要应用于VCR、VCD、DVD 及家庭影院等产品的显示屏驱动。采用SOP24、SDIP24的封装形式。
商品特性
- 采用功率CMOS 工艺
- 多种显示模式（11 段 × 7 位 ~ 14 段 × 4 位）
- 辉度调节电路（占空比8 级可调）
- 串行接口（CLK，STB，DIN，DOUT）
- 振荡方式：内置RC 振荡（450KHz±5%）
- 内置上电复位电路
- 封装形式：SOP24、SDIP24
应用领域
- VCR
- VCD
- DVD
- 家庭影院
