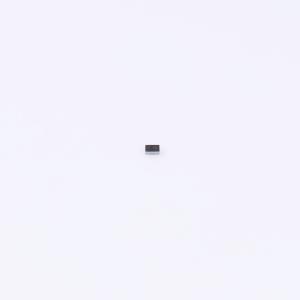

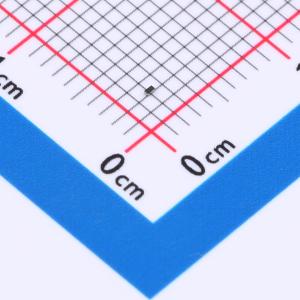

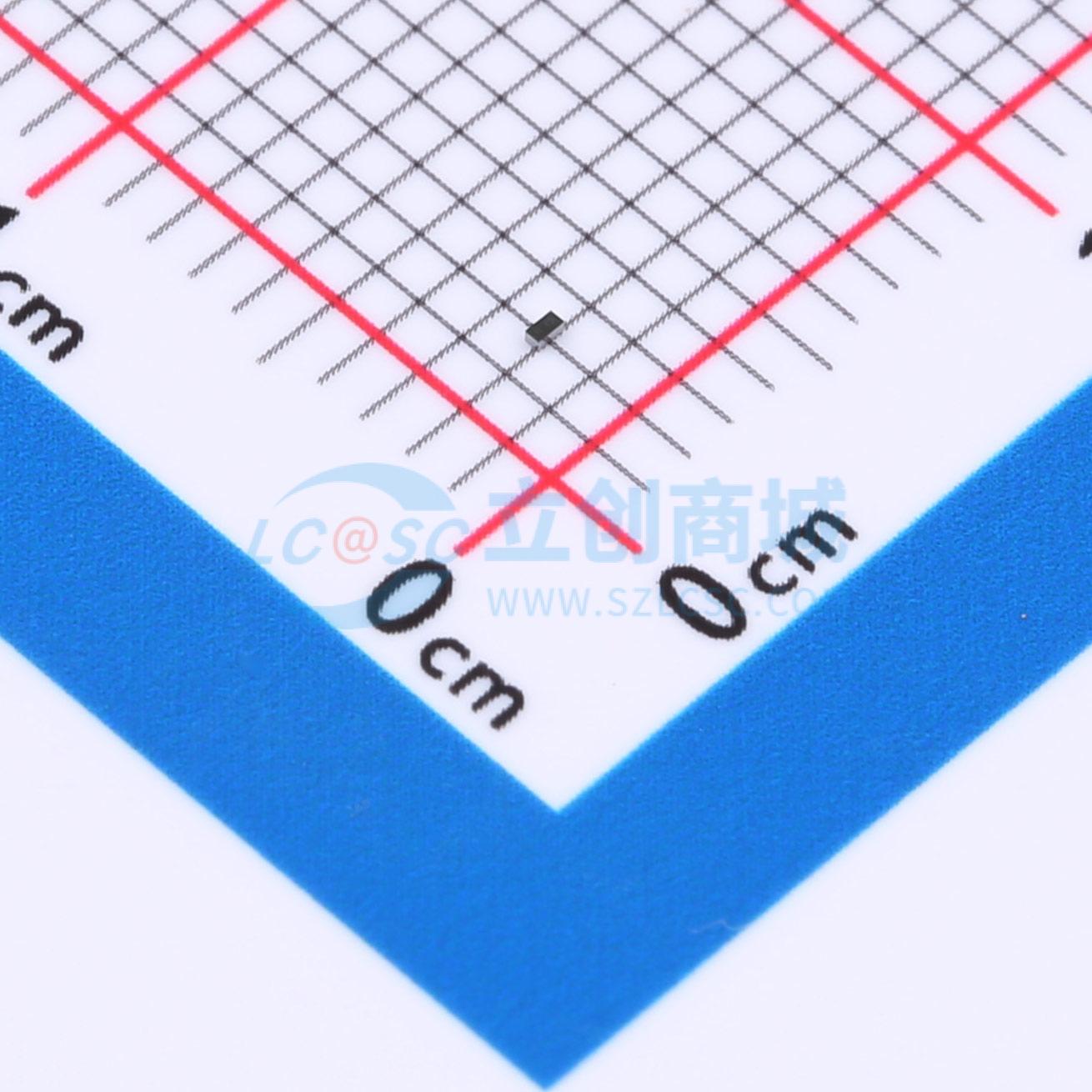

温馨提醒：图片仅供参考，商品以实物为准
PESD3V3L1BSFYL
双向ESD 3.3V截止 峰值浪涌电流：20A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 极低钳位双向静电放电（ESD）保护二极管，旨在保护单条信号线免受 ESD 及其他瞬态现象造成的损坏。该器件采用无引脚超小型 DSN0603-2（SOD962）表面贴装器件（SMD）封装。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD3V3L1BSFYL
- 商品编号
- C7588161
- 商品封装
- SOD-962
- 包装方式
- 编带
- 商品毛重
- 0.098克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 5.6V | |
| 峰值脉冲电流(Ipp) | 20A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 32.5pF |
商品概述
极低钳位双向静电放电（ESD）保护二极管，旨在保护单条信号线免受 ESD 及其他瞬态现象造成的损坏。该器件采用无引脚超小型 DSN0603-2（SOD962）表面贴装器件（SMD）封装。
商品特性
- 单线路双向 ESD 保护
- 高度仅 0.3 mm 的超小型无引脚封装
- IEC 61000-4-5（浪涌）：l_PP = 24 A 峰值脉冲（平均测量值）
- 极低钳位电压：对于 TLP 脉冲，在 16 A 时典型 V_CL = 4.6V
- 超低泄漏电流：I_RM = 1 nA（平均测量值）
- 高达 30 kV 的 ESD 保护
应用领域
- 用于便携式电子设备、通信、消费和计算设备中非常敏感的接口线路及通用接口线路的 ESD 和浪涌保护。
