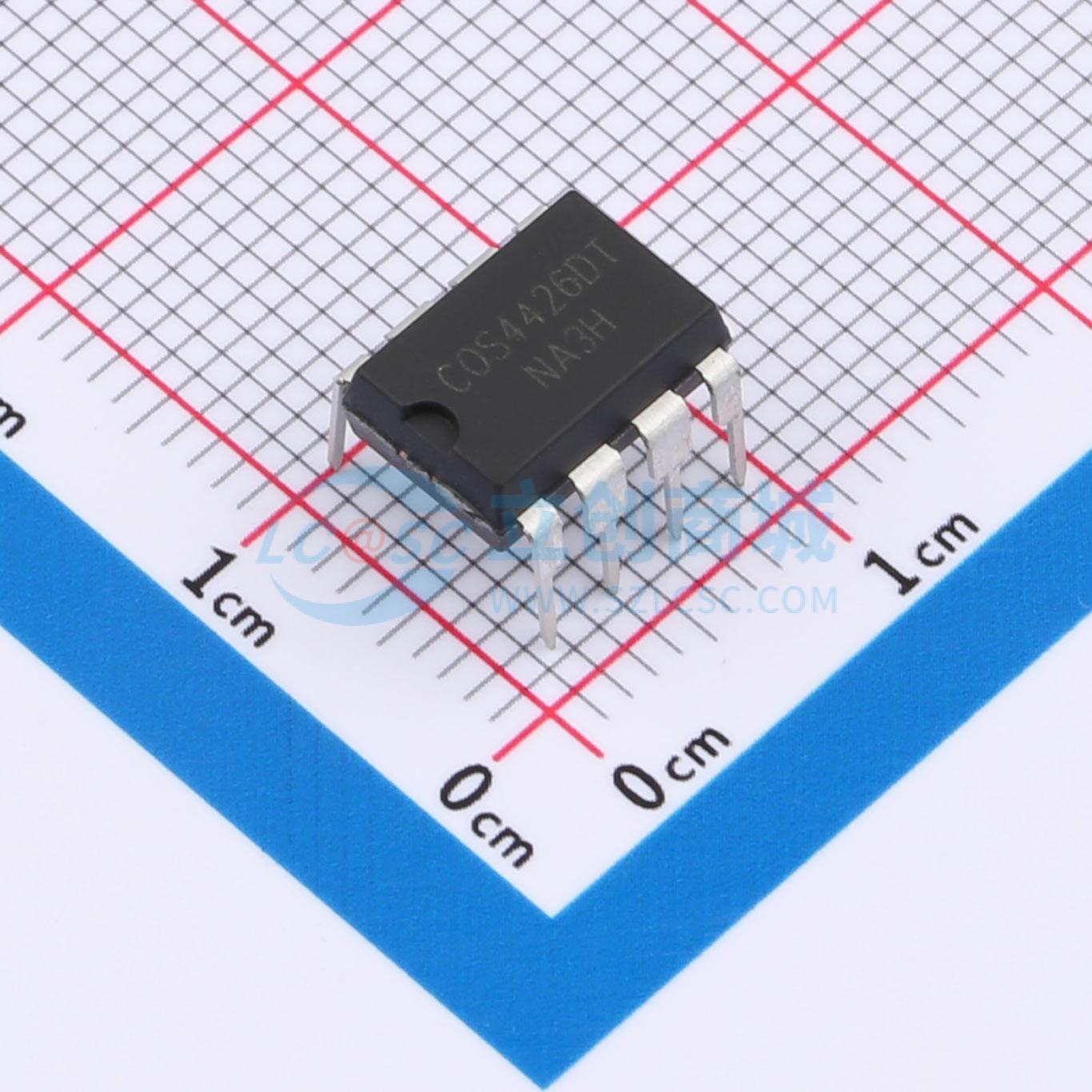

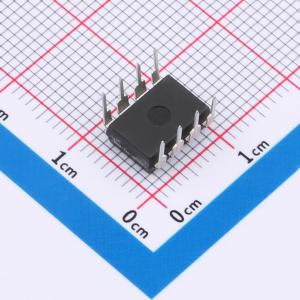

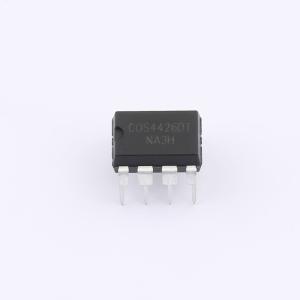

COS4426DT
1.5A双路高速功率MOSFET驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 栅极驱动 栅极驱动 1.5A,4.5V-25V,双反相， 高速低功耗 MOSFET/IGBT低边驱动器
- 品牌名称
- COSINE(科山芯创)
- 商品型号
- COS4426DT
- 商品编号
- C7588174
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.858克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | - | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 1.5A | |
| 拉电流(IOH) | 1.5A | |
| 工作电压 | 4.5V~25V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 11ns | |
| 下降时间(tf) | 11ns | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 过热保护(OPT)；欠压保护(UVP) | |
| 工作温度 | -40℃~+85℃ |
商品概述
COS4426/7/8是匹配的双功率MOSFET驱动器。独特的电路设计使其能够高速运行，可向1000pF容性负载提供1.5A的峰值电流。匹配的上升和下降延迟时间提升了速度和驱动能力。这些匹配的延迟保持了输入到输出脉冲宽度的完整性，以减少定时误差和时钟偏移问题。采用非重叠驱动技术可将动态开关损耗降至最低。这些器件在其功率和电压额定值范围内具有很高的抗闩锁能力。当接地引脚出现高达5V（任意极性）的噪声尖峰时，器件不会受损。所有引脚都具备高达2.0kV的静电放电（ESD）全面保护。
商品特性
- 高峰值输出电流：1.5A
- 宽电源电压工作范围：4.5V至25V
- 高容性负载驱动能力：11ns（典型值）内驱动1000pF
- 短延迟时间：35ns（典型值）
- 匹配的上升/下降时间
- 低输出阻抗
- 低电源电流
- 过温保护
- 欠压锁定
- 非重叠驱动技术
- ESD保护：2.0kV
- 输入可承受高达5V的负输入
- 提供绿色SOP8、DIP8和DFN8封装
应用领域
- 无线电源发射器
- 开关模式电源
- 功率MOSFET驱动器
- 脉冲变压器驱动器
- 线路驱动器
- CCD驱动器
- D类开关放大器
