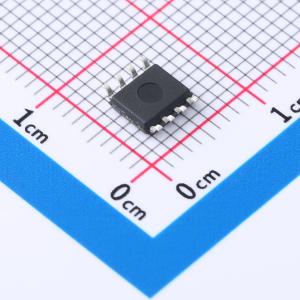

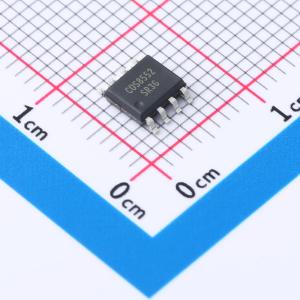

温馨提醒：图片仅供参考，商品以实物为准
COS8552SRC
1.5MHz、轨到轨输入输出、微功耗零漂移运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 精密运放 高精度零漂移运放，2CH，1.8V-5.5V，1.5MHz，100uV(Max.)，55uA，RRIO
- 品牌名称
- COSINE(科山芯创)
- 商品型号
- COS8552SRC
- 商品编号
- C7588177
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.394477克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源(Vee~Vcc) | 900mV~2.75V；-2.75V~-900mV | |
| 输入失调电压(Vos) | 100uV | |
| 输入失调电压温漂(Vos TC) | 5nV/℃ | |
| 增益带宽积(GBW) | 1.5MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 0.9V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 120dB | |
| 输入电压噪声密度(eN) | 50nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | - | |
| 静态电流(Iq) | 55uA | |
| 输出电流 | 7mA | |
| 输入失调电流(Ios) | 10pA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 零漂移/自动稳零；内置补偿；反相位输入保护 |
商品概述
COS8551（单通道）、COS8552（双通道）和COS8554（四通道）是微功耗、零漂移运算放大器，工作电源电压范围为1.8V至5.5V。COS855x系列采用斩波稳定技术，可提供极低的失调电压（最大小于20µV）和近乎零的温度漂移。每个放大器的静态电源电流低至55µA，输入偏置电流极低，使这些器件成为低失调、低功耗和高阻抗应用的理想选择。
尽管COS855x系列静态电流较低，但它们提供了出色的整体性能和通用性。它们具有轨到轨输入和输出范围。输出电压摆幅可扩展到每个电源轨的5mV以内，提供最大的输出动态范围和出色的过驱动恢复能力。COS855x系列是单位增益稳定的，增益带宽积为1.5MHz（典型值）。
商品特性
- 低失调电压：2µV（典型值）
- 零漂移：0.005µV/ºC
- 低静态电流：55μA
- 增益带宽积：1.5MHz
- 工作电源电压范围为1.8V ~ 5.5V
- 压摆率：0.9V/µs
- 轨到轨输入和输出（RRIO）
- 单位增益稳定
- 无相位反转
- 扩展温度范围从 -40°C 到 +125°C
- 小封装：COS8551提供SOT23 - 5/SOP - 8封装；COS8552提供SOP - 8/MSOP - 8封装；COS8554提供SOP14/TSSOP14封装
应用领域
- 传感器调理
- 温度测量
- 传感器
- 测试设备
- 医疗仪器
- 电池供电仪器
- A/D转换器
