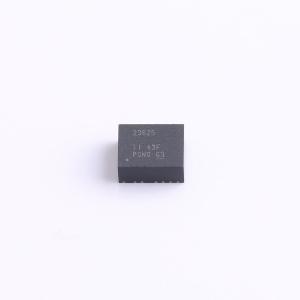

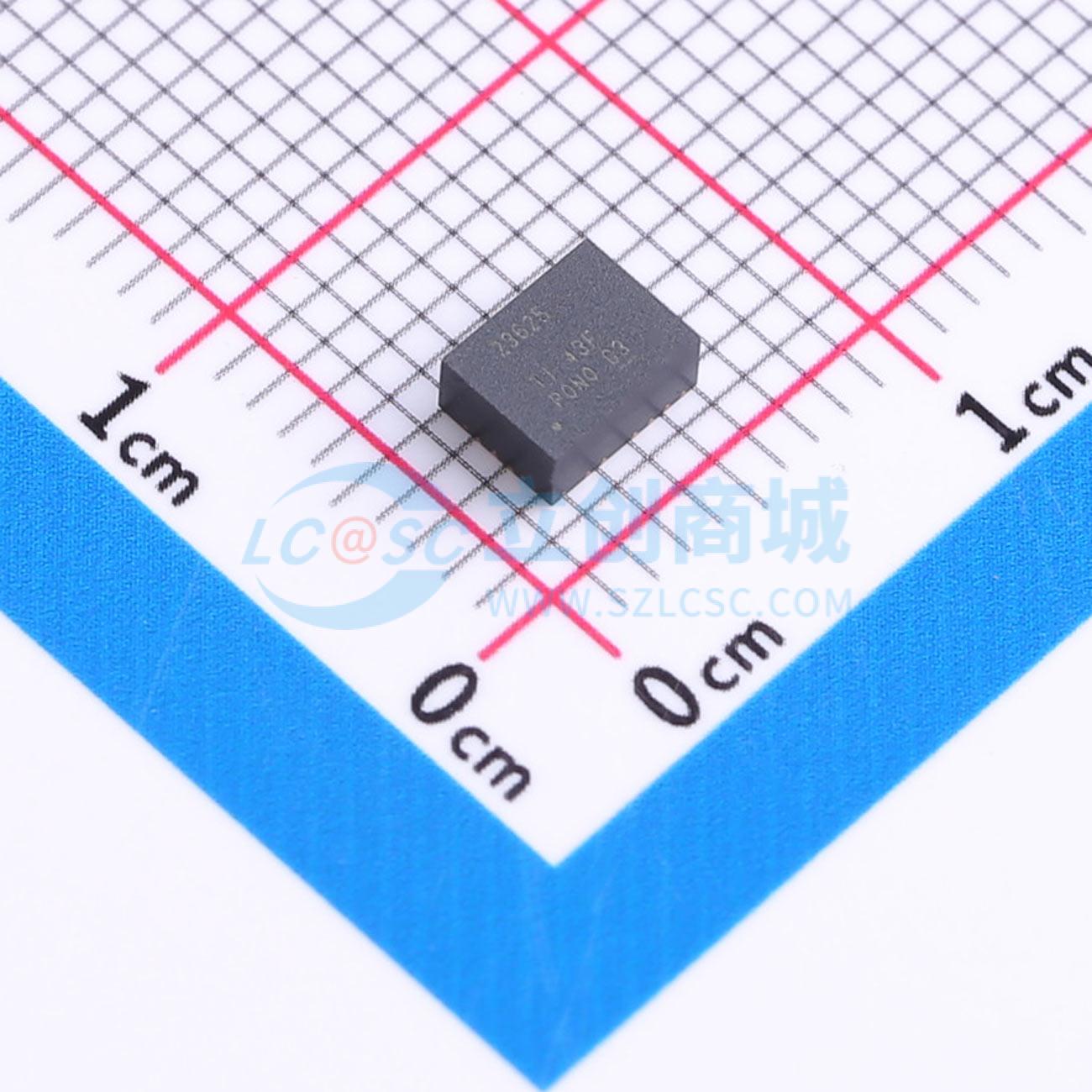

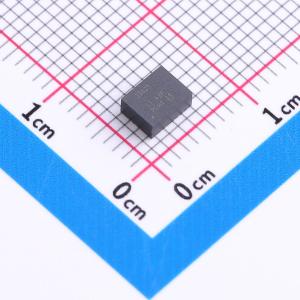

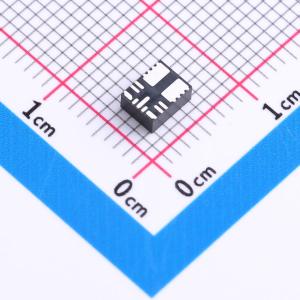

TLVM23625RDNR

降压型 2.5A 3V~36V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TLVM236x5是一款1.5A或2.5A,36V输入的同步降压DC/DC电源模块,采用HotRod™ QFN封装。该模块结合了翻转芯片引脚（FCOL）封装、功率MOSFET、集成电感和启动电容,可在3.5mm x 4.5mm x 2mm的小型封装中实现高效、低静态电流的电源转换。输入电压范围为3V至36V,输出电压可通过电阻分压器调节,范围为1V至6V。开关频率可从200kHz调整到2.2MHz。
品牌名称: TI(德州仪器)
商品型号: TLVM23625RDNR
商品编号: C7588165
商品封装: QFN-FCMOD-11(3.5x4.5)
包装方式: 编带
商品毛重: 0.233909克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.5uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；内置LDO稳压器；逐波限流；工作状态指示；打嗝限流

商品概述

TLVM236x5 是一款 1.5A 或 2.5A、36V 输入同步直流/直流降压电源模块，它在易于使用的紧凑型 3.5mm ×4.5mm × 2mm 11 引脚 QFN 封装中整合了 Flip ChipOn Lead (FCOL) 封装、功率 MOSFET、集成式电感器和自举电容器。小型 HotRod™ QFN 封装技术可提高热性能，确保可在高环境温度下工作。器件可通过电阻反馈分压器配置为 1V 至 6V 输出。TLVM236x5 旨在满足常开型工业应用的低待机功耗要求。自动模式可在轻负载运行时进行频率折返，实现1.5µA 的空载电流消耗（在 13.5V VIN 时）和高轻负载效率。PWM 和 PFM 模式之间的无缝转换以及低MOSFET 导通电阻可确保在整个负载范围内提供出色的效率。TLVM236x5 采用具有内部补偿的峰值电流模式架构，用于维持稳定运行和超小的输入电容。RT 引脚可用于在 200kHz 至 2.2MHz 范围内设置频率，来避开噪声敏感频带。

商品特性

功能安全型
可提供用于功能安全系统设计的文档
多功能同步直流/直流降压模块
集成 MOSFET、电感器、CBOOT 电容器和控制器
3V 至 36V 的宽输入电压范围
高达 40V 的输入瞬态保护
结温范围:–40℃ 至 +125℃
4.5mm × 3.5mm × 2mm 超模压塑料封装
使用 RT 引脚可在 200kHz 至 2.2MHz 范围内调节频率
在整个负载范围内具有超高效率
在 12V VIN、5V VOUT、1MHz、IOUT = 2.5A 时效率高于 88%
在 24V VIN、5V VOUT、1MHz、IOUT = 2.5A 时效率高于 87%
在 13.5V VIN 时待机 IQ 低至 1.5µA
针对超低 EMI 要求进行了优化
Flip-Chip On Lead (FCOL) 封装
电感器和启动电容器集成
符合 CISPR 11 B 类要求
输出电压和电流选项丰富
可调输出电压范围为 1V 至 6V
设计用于可扩展电源
可借助 WEBENCH® Power Designer 创建定制设计方案

应用领域

工厂自动化
测试和测量
电网基础设施

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	1V~6V
	输出电流	2.5A
	开关频率	200kHz~2.2MHz
	工作温度	-40℃~+125℃
