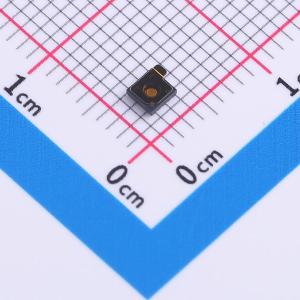

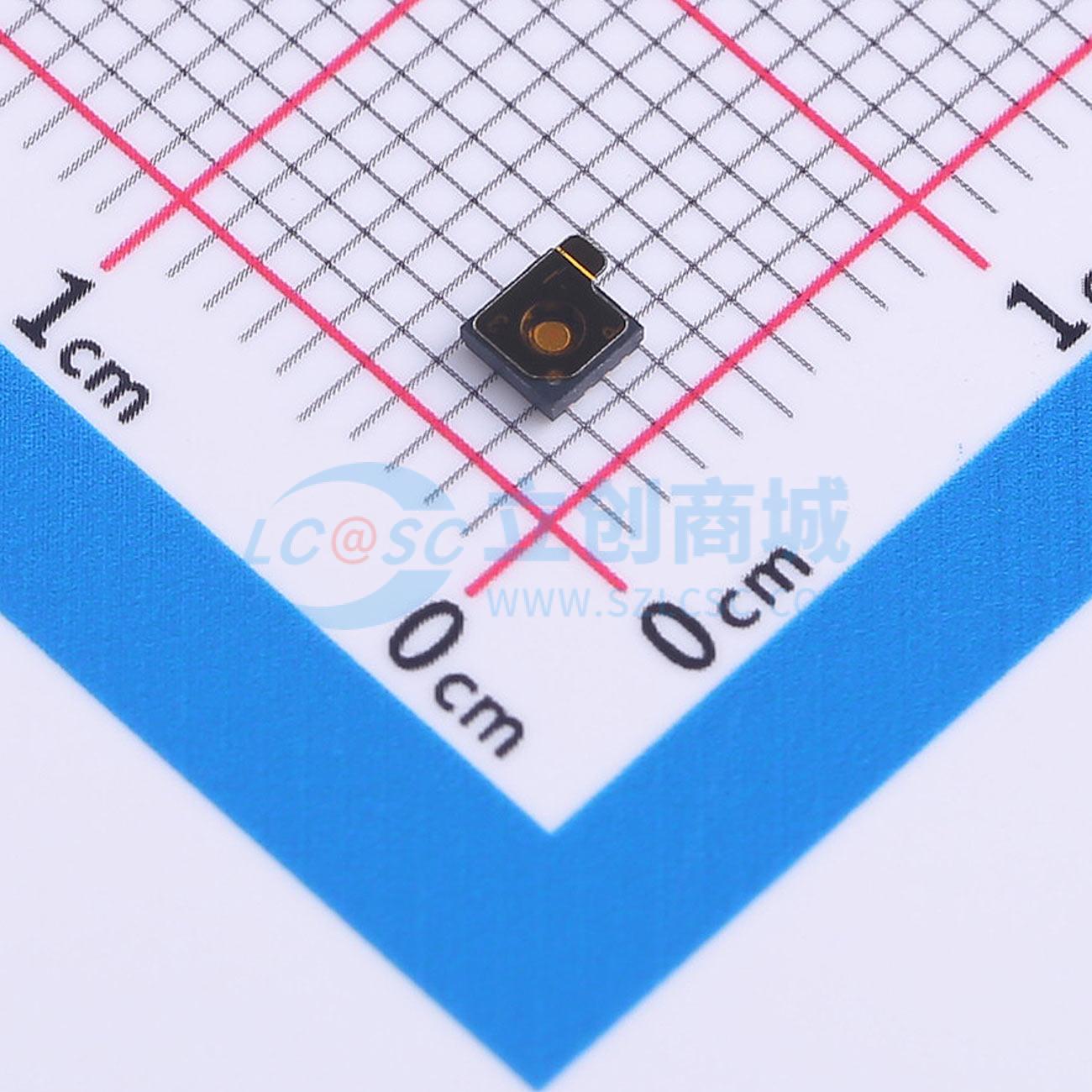

温馨提醒：图片仅供参考，商品以实物为准
HDC3021QDEHRQ1
HDC3021QDEHRQ1
- 品牌名称
- TI(德州仪器)
- 商品型号
- HDC3021QDEHRQ1
- 商品编号
- C7577697
- 商品封装
- WSON-8-EP(2.5x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温湿度传感器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 漂移/老化补偿；内置加热器 |
商品概述
HDC302x-Q1是一款基于电容式的集成相对湿度（RH）和温度传感器。该器件在宽电源范围（1.62V - 5.5V）内提供高精度测量，并且在紧凑的2.5mm × 2.5mm × 0.8mm WSON 8引脚封装中实现低功耗。温度和湿度传感器均在符合NIST可追溯性的生产设置中进行了100%测试和校准，并使用符合ISO/IEC 17025标准校准的设备进行验证。 偏移误差校正功能可减少由于老化、暴露于极端工作条件和污染物导致的RH传感器偏移，使设备恢复到精度规格范围内。对于电池物联网应用，自动测量模式和警报功能通过最大化MCU休眠时间来降低系统功耗。有四个不同的I2C地址，支持高达1MHz的速度。还配备加热器，用于消散冷凝水和湿气。 HDC3020-Q1是无保护盖的开放腔体封装。HDC3021-Q1和HDC3022-Q1这两种器件变体有保护盖选项，用于保护开放腔体RH传感器。HDC3021-Q1有可移除的保护胶带，允许进行保形涂层和PCB清洗。HDC3022-Q1有永久性的IP67过滤膜，可防止灰尘和水凝结。所有三种封装变体都有可焊侧翼选项。
商品特性
- 符合汽车应用的AEC-Q100标准
- 温度等级1：-40°C至125°C
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C4
- 具备功能安全能力，提供有助于功能安全系统设计的文档
- 相对湿度（RH）传感器：
- 工作范围：0%至100%
- 精度：典型值±0.5%
- 偏移误差校正：减少偏移，使设备恢复到精度规格范围内
- 长期漂移：0.19%RH/年
- 集成加热器，具备冷凝保护功能
- 温度传感器：
- 工作范围：-40°C至125°C
- 精度：典型值±0.1°C
- 相对湿度和温度具备NIST可追溯性
- 输出短路保护
- 低功耗：平均电流0.4µA
- I2C接口兼容性，速度高达1MHz
- 四个可选的I2C地址
- 通过CRC校验和进行数据保护
- 电源电压：1.62V至5.50V
- 具备自动测量模式
- 可编程中断
- 可编程的RH和温度测量偏移
- 工厂安装聚酰亚胺胶带组件盖
- 工厂安装IP67等级的环境盖
- 具备可焊侧翼选项的WSON封装
应用领域
- 汽车HVAC控制模块
- 汽车HVAC传感器 - 空气质量
- 汽车颗粒物PM2.5
- 电池管理系统
- 车载充电
- 汽车摄像头
