温馨提醒：图片仅供参考，商品以实物为准

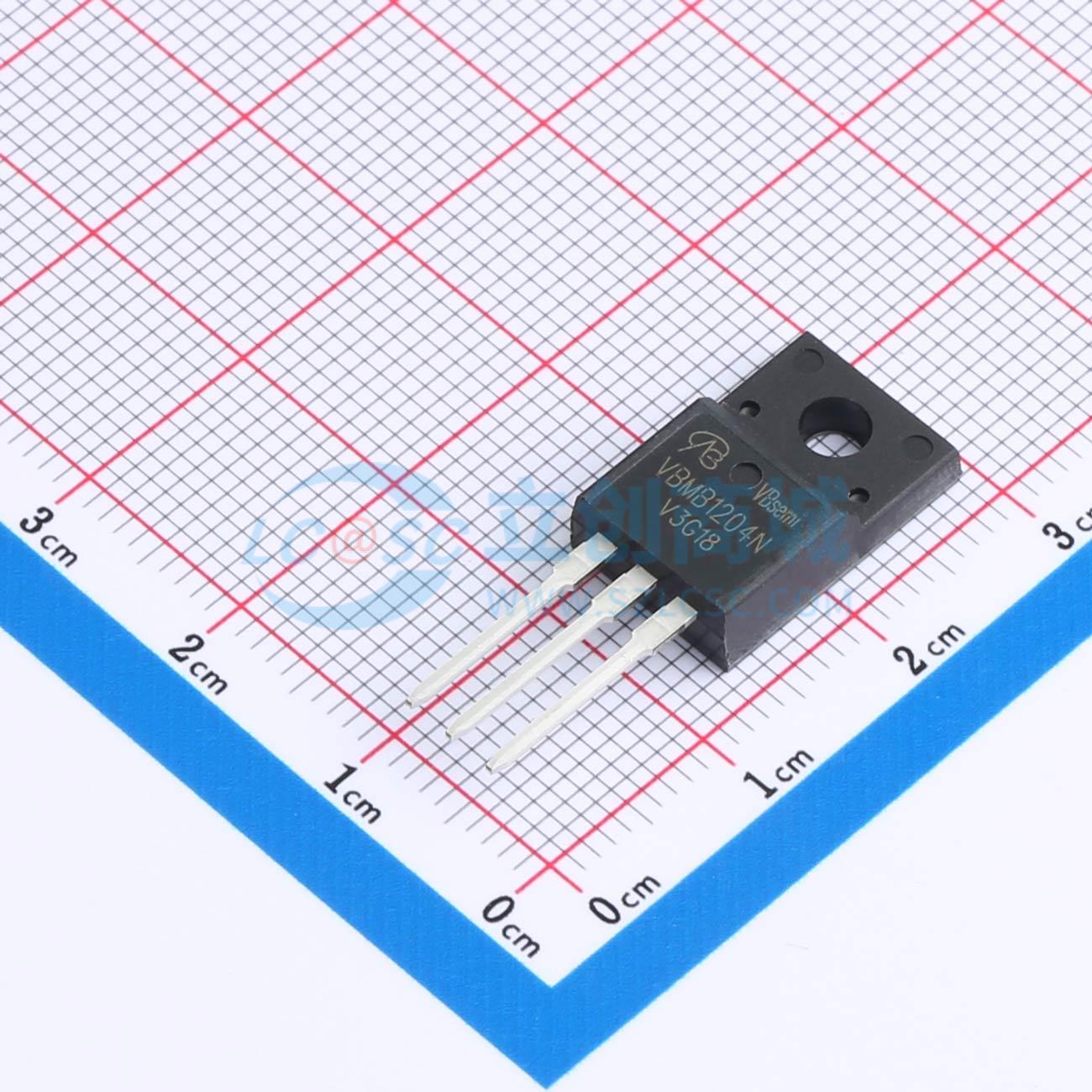

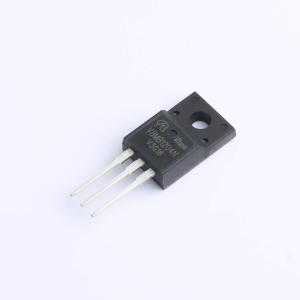

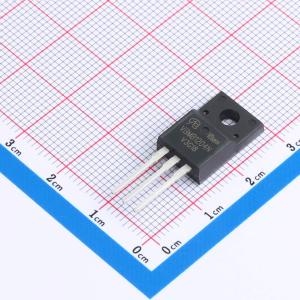

VBMB1204N
1个N沟道 耐压:200V
- 描述
- 台积电流片，长电科技封装；是一款单极N型MOSFET，采用Trench技术，适用于工业电力模块、电动车充电桩、太阳能逆变器等领域。TO220F；N—Channel沟道,200V；45A；RDS(ON)=38mΩ@VGS=15V,VGS=25V；Vth=2.5~4.5V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- VBMB1204N
- 商品编号
- C7569075
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 3.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 45A | |
| 导通电阻(RDS(on)) | 38mΩ@10V | |
| 耗散功率(Pd) | 55W | |
| 阈值电压(Vgs(th)) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 85nC@15V | |
| 输入电容(Ciss) | 3.1nF | |
| 反向传输电容(Crss) | 135pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 300pF |
商品特性
- 降低反向恢复时间（trr）、反向恢复电荷（Qrr）和反向恢复峰值电流（IRRM）
- 低品质因数（FOM）导通电阻（Ron）×栅极电荷（Qg）
- 低输入电容（Ciss）
- 因Qrr降低，开关损耗低
- 超低栅极电荷（Qg）
- 雪崩能量额定（UIS）
