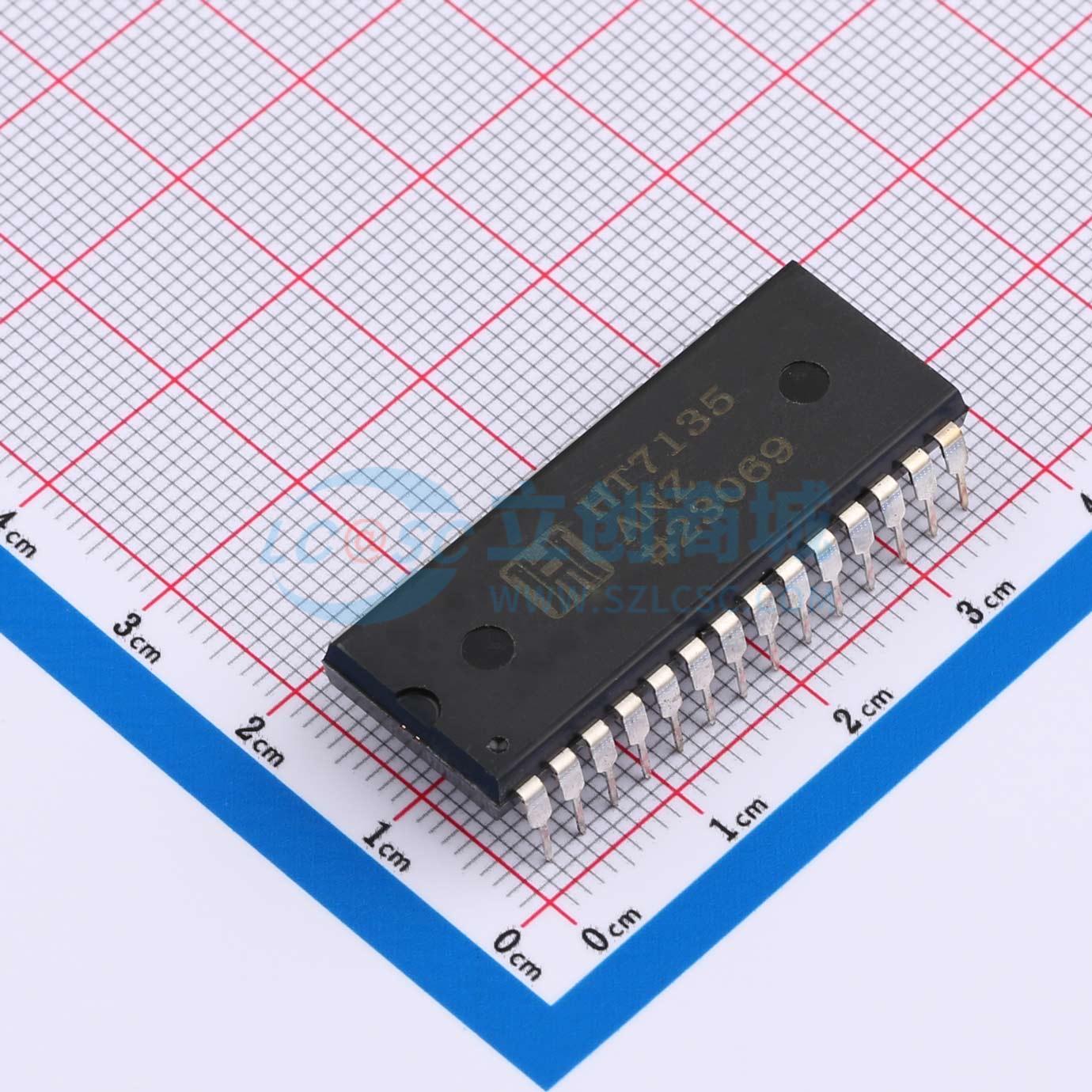

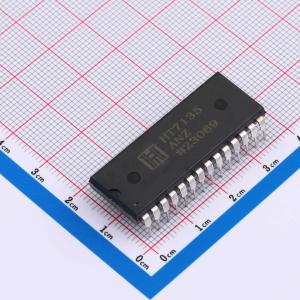

温馨提醒：图片仅供参考，商品以实物为准

HT7135ANZ

4 1/2 bit 精度模数转换器

描述: HT7135A和HT7135C转换器采用HtcsemiInstruments高效CMOS技术制造。这些41/2位双斜率积分模数转换器(DAC)设计用于提供与微处理器和视觉显示器的接口。
品牌名称: HTCSEMI(海天芯)
商品型号: HT7135ANZ
商品编号: C7543965
商品封装: DIP-28
包装方式: 管装
商品毛重: 6.676923克(g)

商品参数

商品概述

HT7135A和HT7135C转换器采用高效CMOS技术制造。这些4 1/2位双斜率积分式模数转换器（ADC）旨在为微处理器和可视化显示器提供接口。数位驱动输出D1至D4以及复用的二 - 十进制编码（BCD）输出B1、B2、B4和B8，可为LED或LCD解码器/驱动器以及微处理器提供接口。 HT7135A和HT7135C提供50 ppm（即二万分之一）的分辨率，最大线性误差为一个计数。零位误差小于10 μV，零位漂移小于0.5 μV/°C。低输入电流（小于10 pA）可将源阻抗误差降至最低。翻转误差限制在±1个计数以内。 BUSY、STROBE、RUN/HOLD、OVER RANGE和UNDER RANGE控制信号可支持基于微处理器的测量系统。这些控制信号还可通过通用异步收发传输器（UART）进行数据传输，以支持远程数据采集系统。

商品特性

零伏输入时零读数
零位处具有真极性的精密零位检测
典型输入电流为1 pA
真差分输入
复用二 - 十进制编码（BCD）输出
低翻转误差：最大±1个计数
控制信号允许与UART或微处理器接口
具有过范围和欠范围信号的自动量程功能
TTL兼容输出
CMOS技术

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(13个/管，最小起订量 1 个)

个

起订量：1 个13个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	4.5位
	通道数	1
	工作电压	4V~9V
	接口类型	UART

	属性	参数值
	差分输入	是
	工作温度	-40℃~+125℃
	时钟频率(fc)	1.2MHz~2MHz；1.2MHz
	静态电流	1mA
