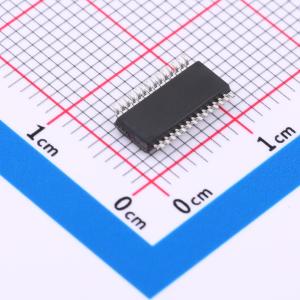

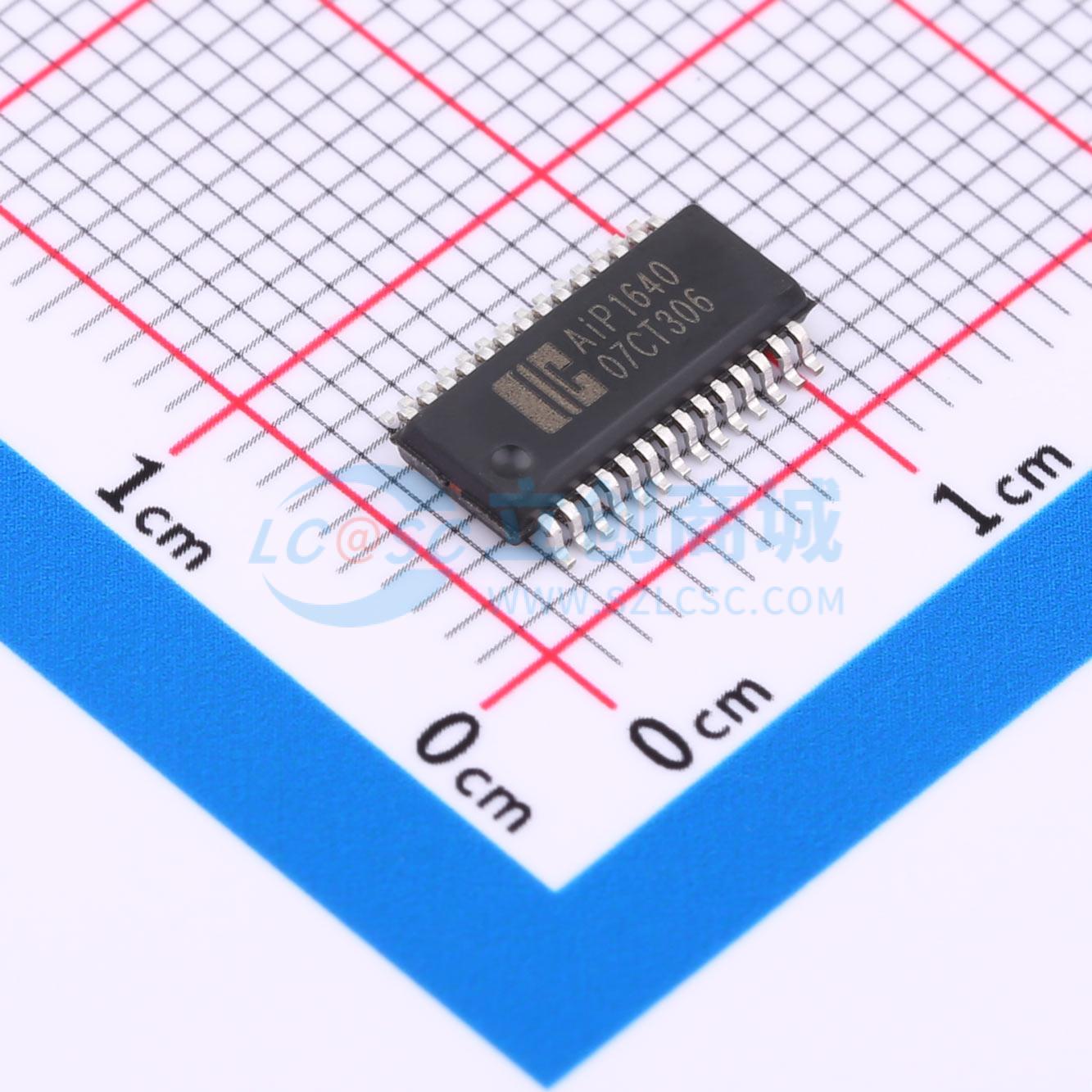

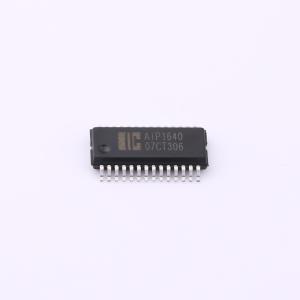

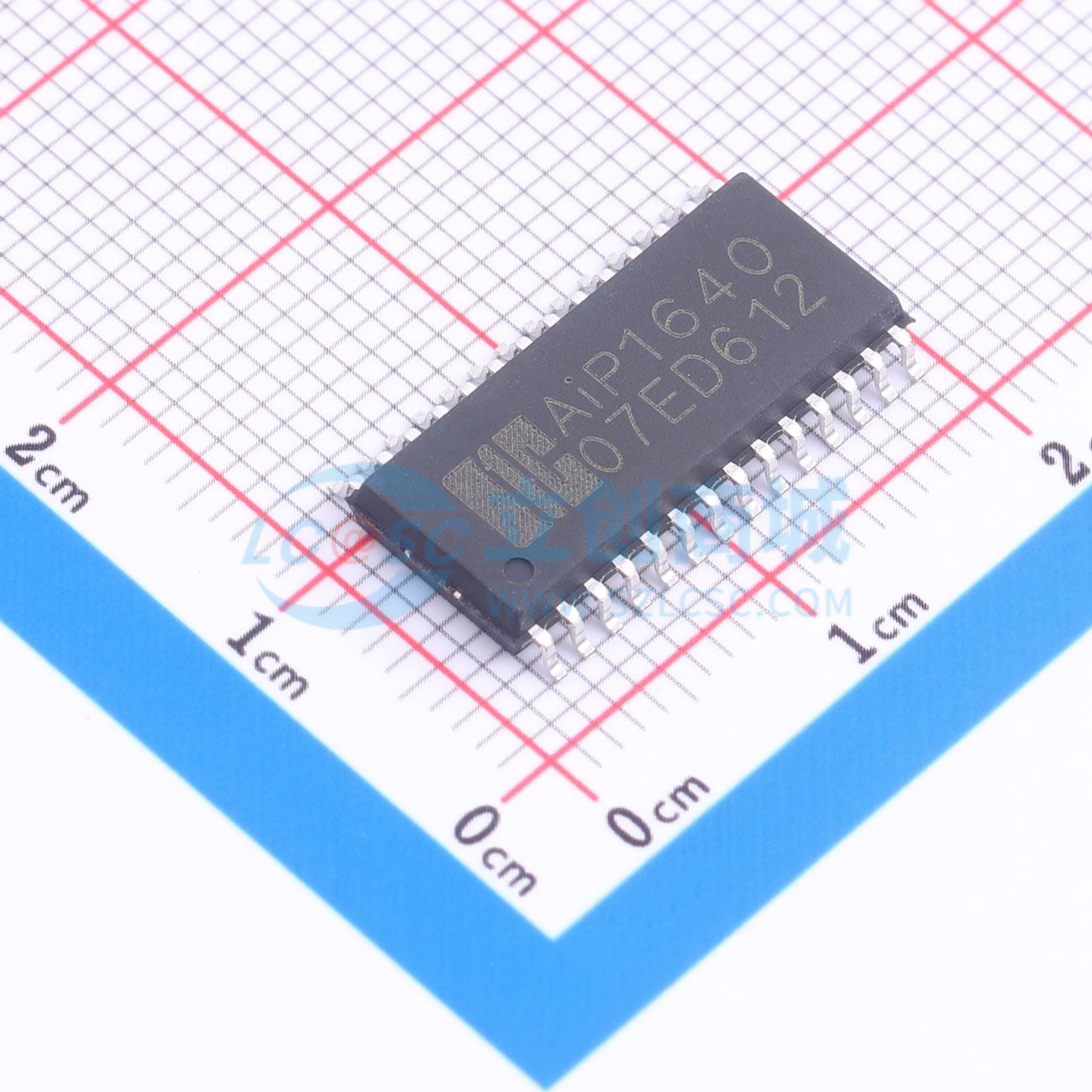

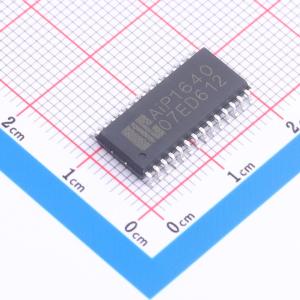

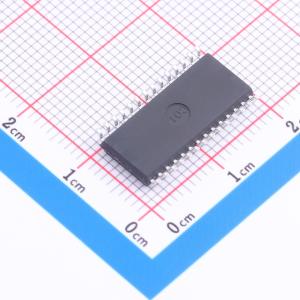

AIP1640SA28.TB
2线串口共阴极8段16位LED驱动控制专用电路，内置显示RAM、RC振荡和自动消隐电路，显示辉度软件可调
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AIP1640SA28.TB
- 商品编号
- C7544501
- 商品封装
- SOP-28
- 包装方式
- 管装
- 商品毛重
- 0.2916克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | 400kHz | |
| 通道数 | 16 | |
| 输出电压 | - | |
| 输出电流 | 150mA；50mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
AiP1640是一款2线串口共阴极8段16位LED驱动控制专用电路，内部集成了MCU数字接口、数据锁存器和LED驱动等电路。
商品特性
- 内置显示RAM
- 内置RC振荡器
- 内置自动消隐电路
- 显示亮度可通过软件调节
- 采用两线串行接口（CLK，DATA）
- 提供多种封装形式：SOP28、SSOP28（引脚间距0.635mm）、TSSOP20、QFN28（4×4）
应用领域
- 电磁炉显示
- 电饭煲显示
- 空调显示
- 电子秤显示
