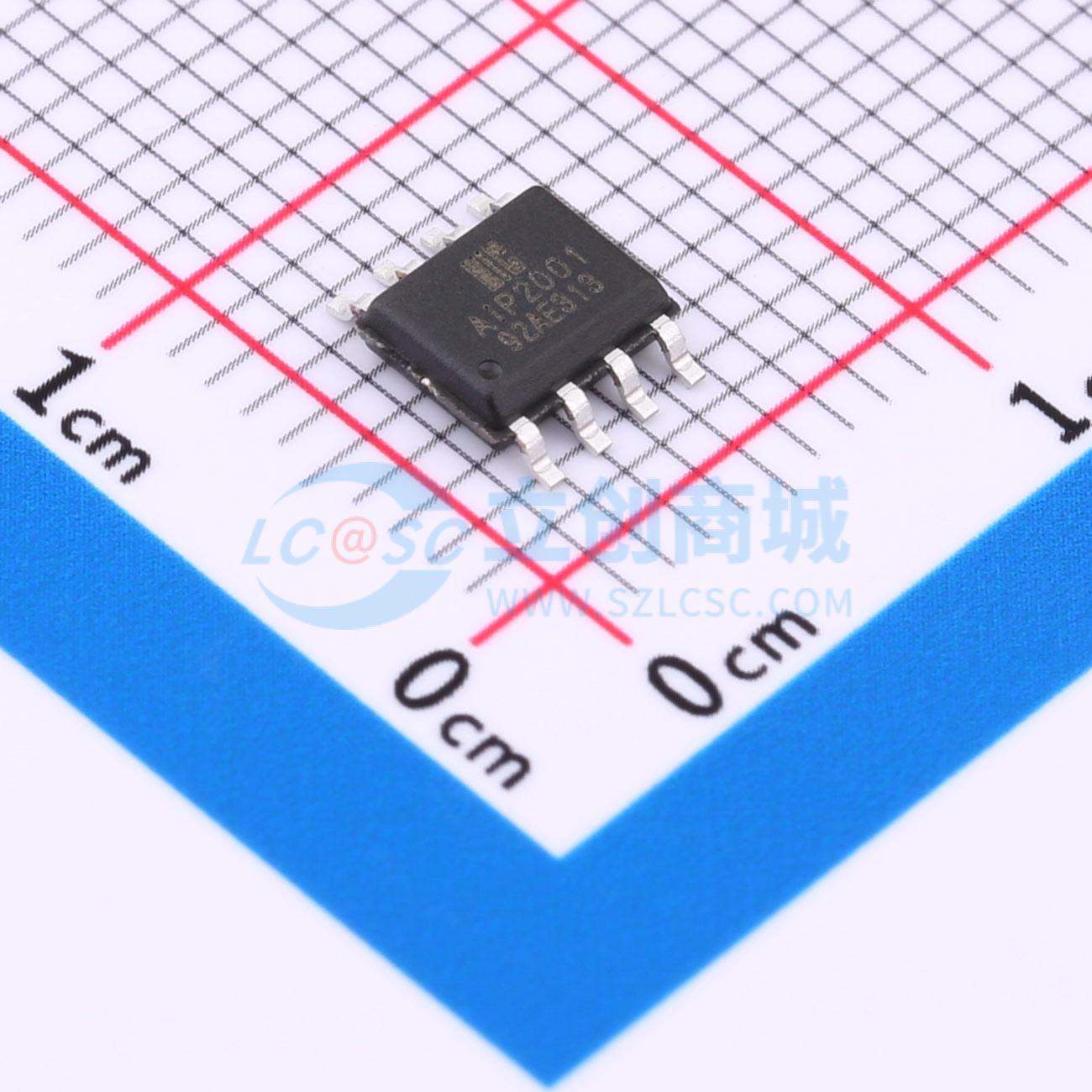

温馨提醒：图片仅供参考，商品以实物为准
AIP2001SA8.TR
三路达林顿晶体管阵列
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AIP2001SA8.TR
- 商品编号
- C7544498
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 三路 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | - | |
| 集电极漏电流(Icex) | 50uA |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | - | |
| 输入电流(on) | - | |
| 输入电流(off) | - | |
| 正向压降(Vf) | 1.6V | |
| 反向电流(Ir) | 50uA | |
| 输入电容(Ci) | - | |
| 类型 | BJT |
商品概述
AiP2001内部集成三个独立的达林顿管驱动电路，每个通道的输入均串联一个2.7kΩ基极电阻，输出端集成续流二极管。单个达林顿通道最大可输出500mA电流，多通道并联可支持更高电流。此外，每个输入级还设计有4kΩ下拉电阻至地，以防止微控制器状态不确定时导致的误触发。该器件适用于照明驱动、继电器驱动、步进电机驱动及逻辑缓冲器等应用。
商品特性
- 单通道最大输出电流500mA
- 最大工作电压50V
- 输入兼容TTL/CMOS逻辑电平
- 提供DIP8和SOP8封装形式
