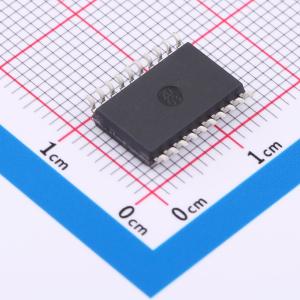

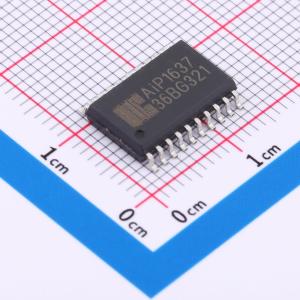

温馨提醒：图片仅供参考，商品以实物为准
AIP1637SA20.TB
2线串口共阳极8段6位带键盘扫描的LED驱动控制专用电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AIP1637SA20.TB
- 商品编号
- C7544495
- 商品封装
- SOP-20
- 包装方式
- 管装
- 商品毛重
- 0.937714克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | 450kHz | |
| 通道数 | 6 | |
| 输出电压 | - | |
| 输出电流 | 80mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 键盘扫描 | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
AiP1637是一款采用2线串行接口、驱动共阳极数码管的专用集成电路，具备8段6位显示能力并集成8×2位键盘扫描功能。该芯片内部集成了键盘扫描接口、微控制器数字接口、数据锁存器和LED驱动等电路。
商品特性
- 内置显示RAM
- 内置消隐电路 • 驱动共阳极数码管
- 串行接口（CLK，DIO）
- 8×2扫描按键矩阵
- 内置RC振荡器 • 显示亮度可通过软件调节
- 封装形式：DIP20/SOP20
应用领域
- 微波炉
- 电磁炉
- 热水器
